Создание контура платы

Переход к плате

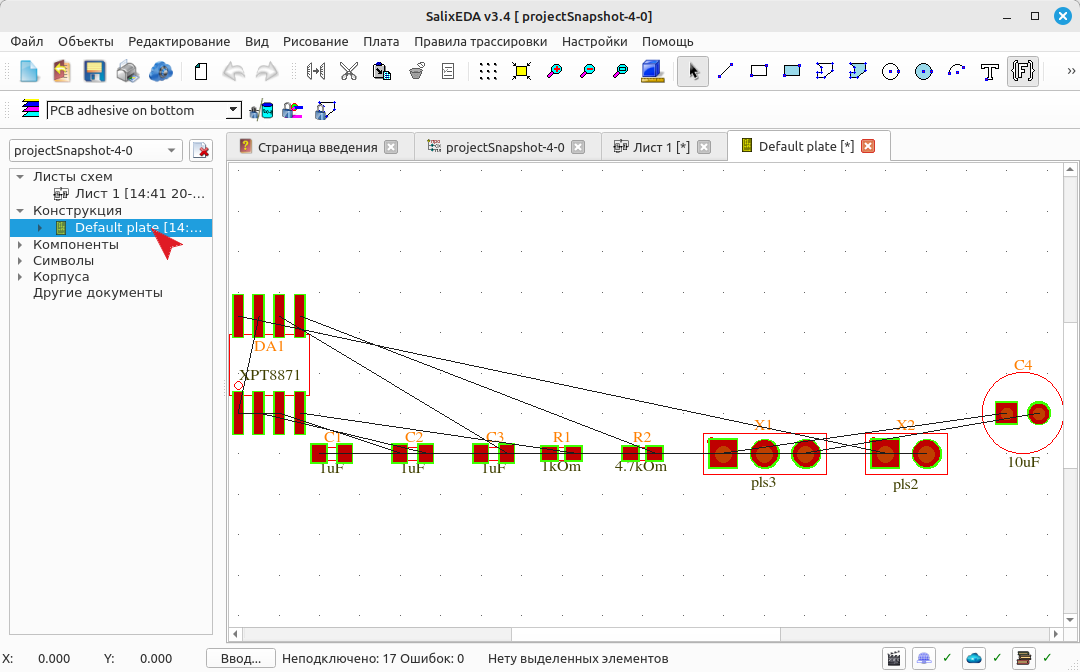

Чтобы открыть редактор платы раскройте список Конструкция в дереве проекта, который расположен слева. В этом списке выберите Default plate - плата по умолчанию. При этом откроется редактор платы.

Создание контура платы с помощью мастера

Перед расстановкой компонентов нужно определить контур платы. Сделать это можно вручную просто нарисовав контур с помощью замкнутого контура или прямоугольника.

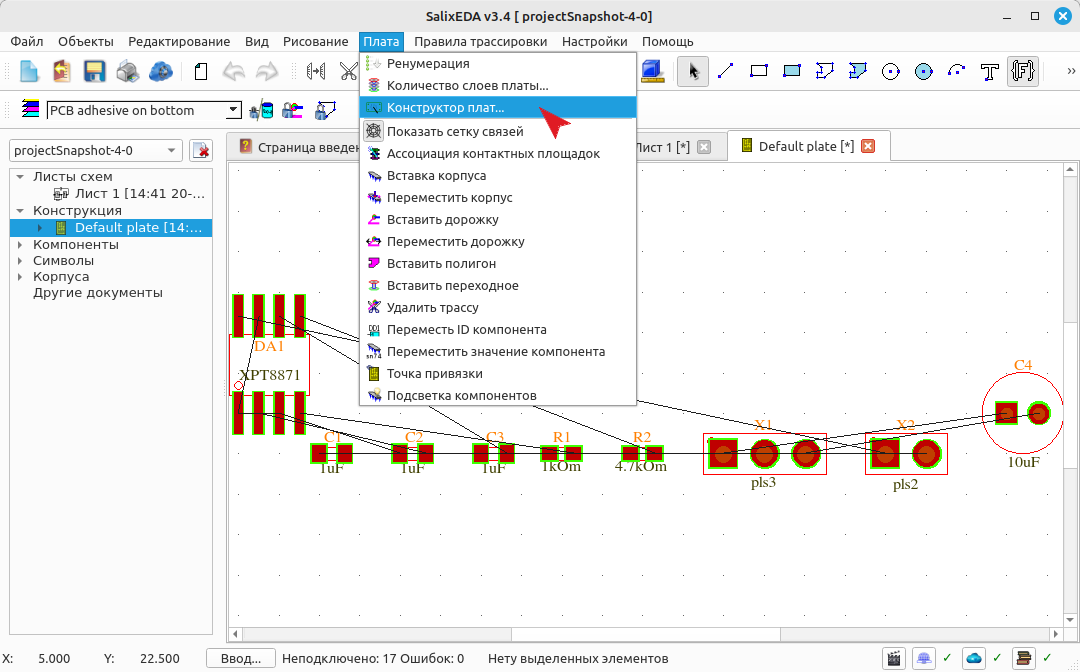

Для ускоренного задания контура вместе с крепежными отверстиями служит специальный Конструктор плат. Чтобы запустить мастер выберите пункт меню Плата, а в нем - подпункт Конструктор плат.

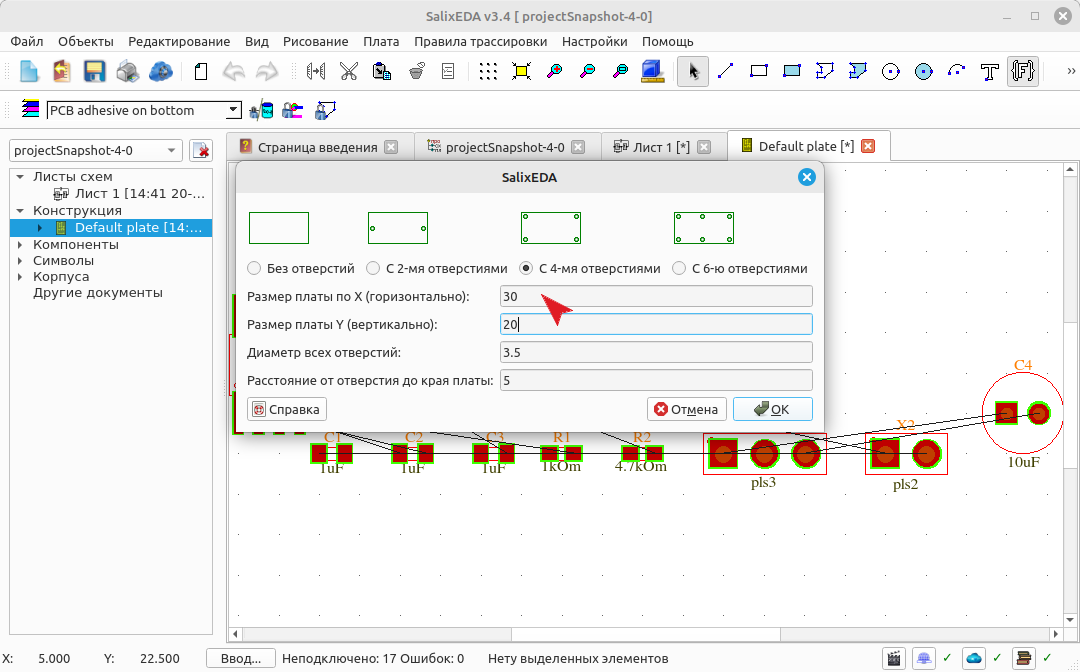

В полях размеры задайте габариты платы.

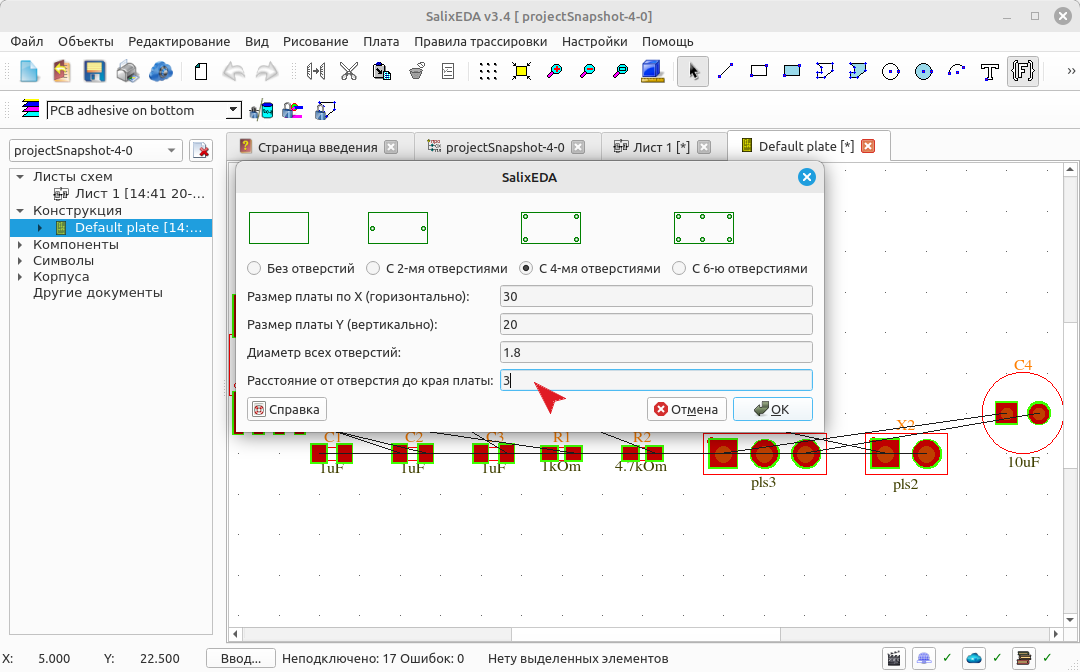

В полях крепежные отверстия введите параметры крепежных отверстий. Это диаметр и расстояние до краев платы.

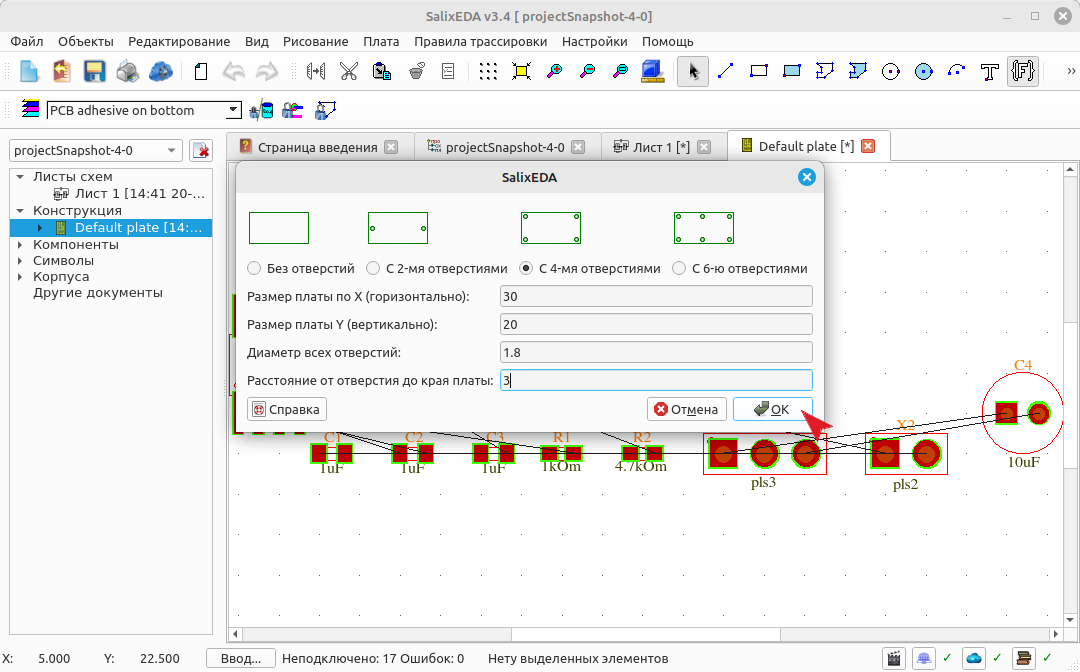

Для завершения мастера нажмите на эту кнопку.

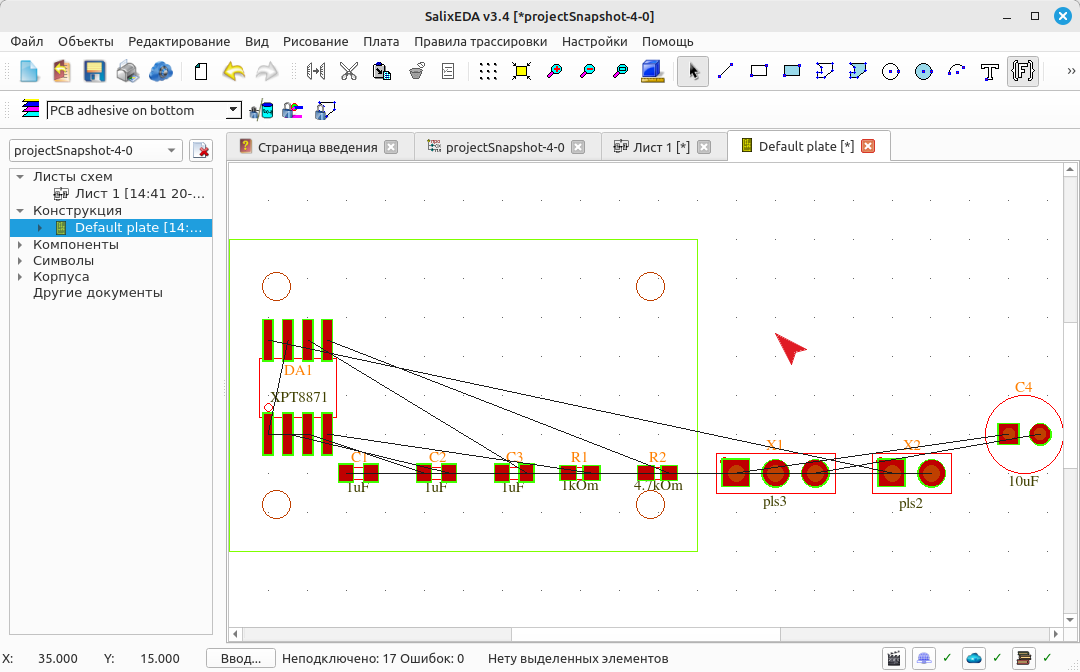

При этом должен получиться такой результат.
