Добавление полигона
Включение режима ввода полигона

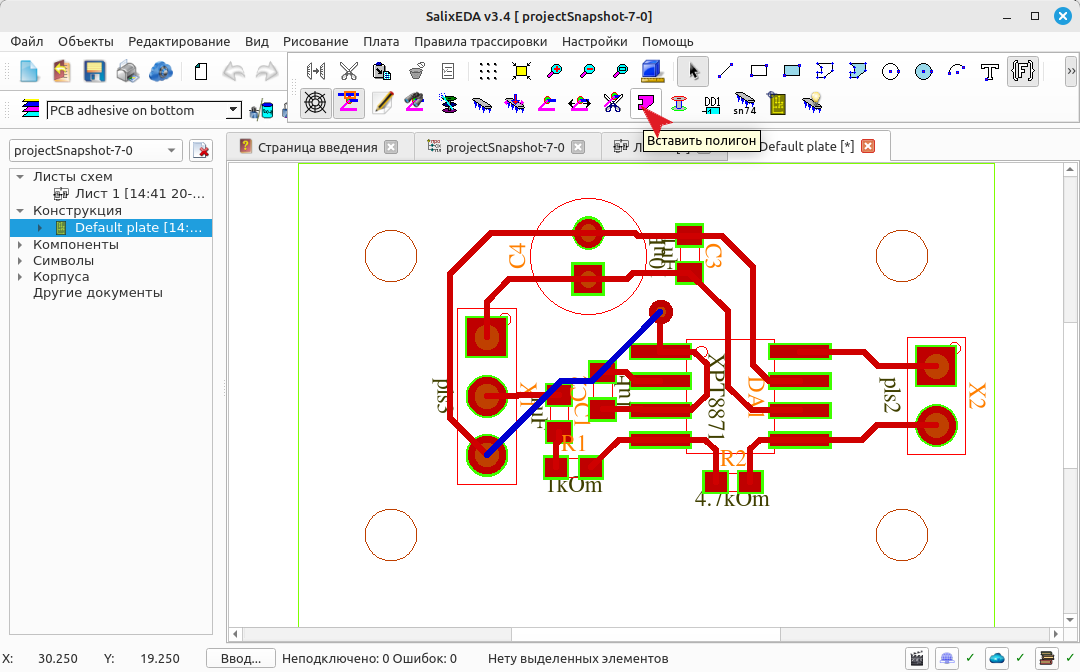

Для добавления полигона нажмите такую кнопку.
Смена сетки для полигона

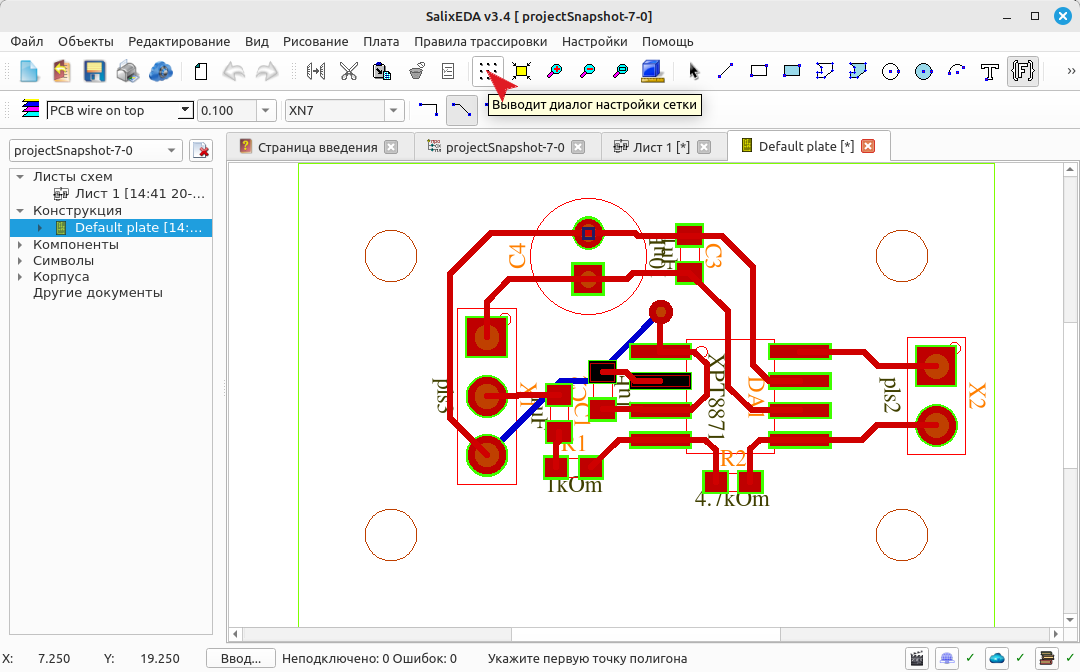

По умолчанию вершины полигона выравниваются по сетке. Установим более мелкую сетку. Для этого нажмите на такую кнопку.

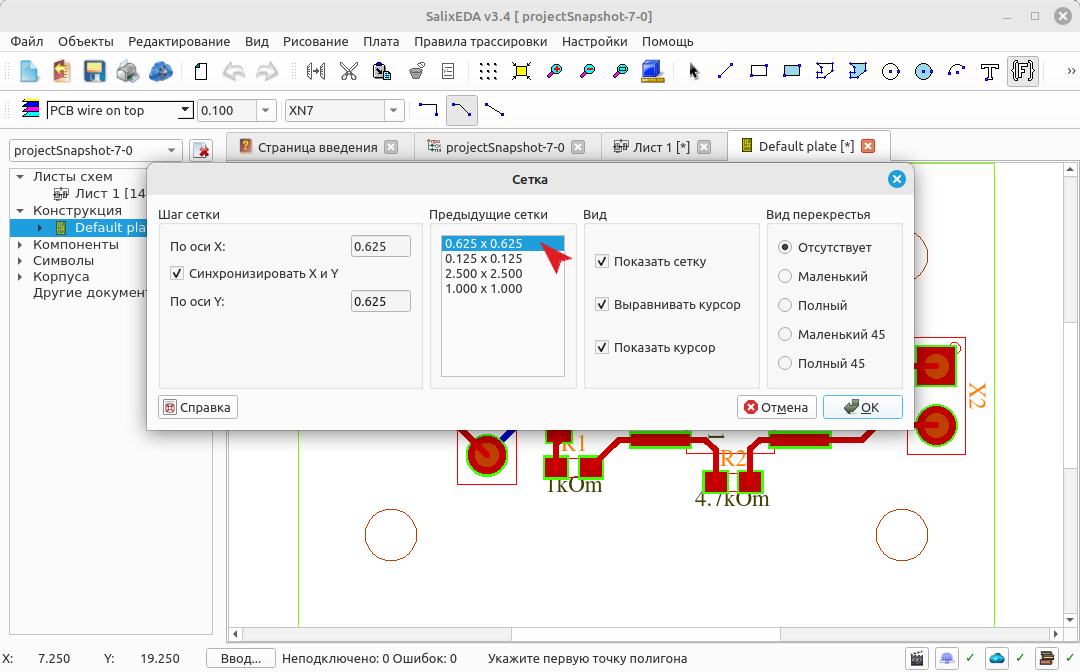

В поле Шаг сетки введите 0.625 или выберите из списка предыдущих сеток 0.625х0.625.

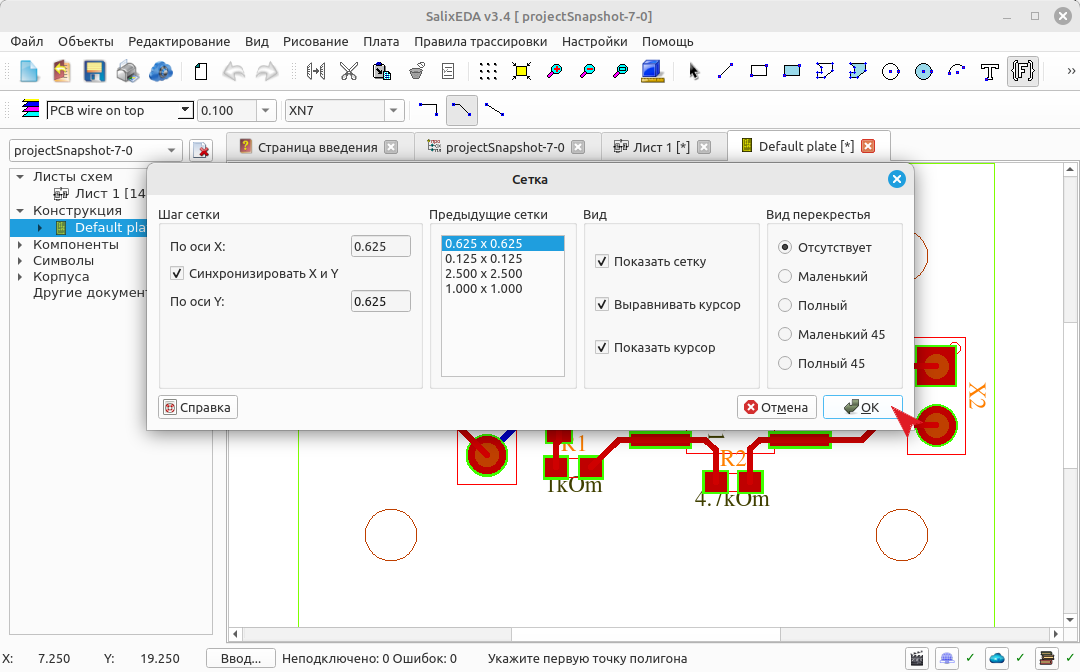

Нажмите ОК для завершения.
Настройка зазора

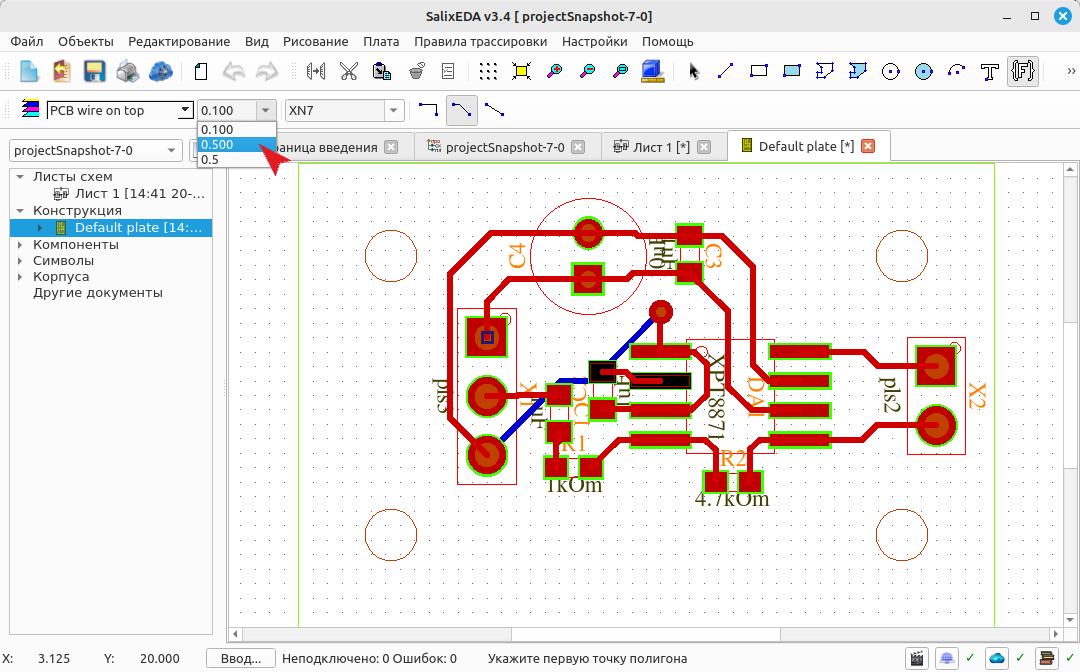

В этом поле введите 0.5. Это зазор между полигоном и дорожками и площадками внутри полигона.
Выбор цепи полигона
Нажмите эту кнопку, чтобы открыть список доступных цепей для полигона.

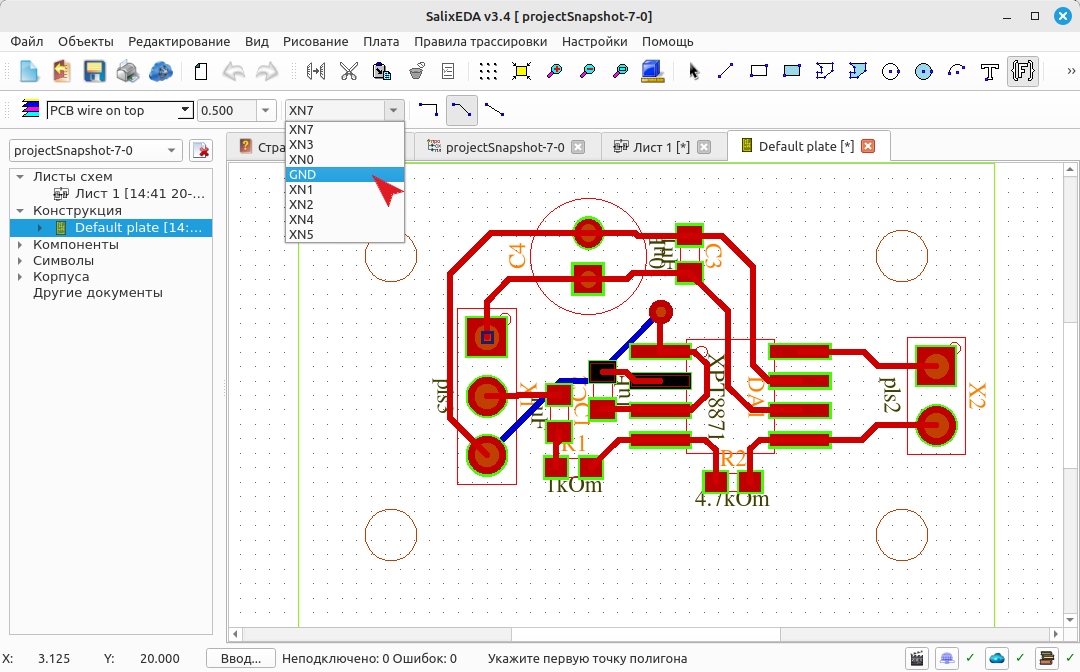

В списке выберите GND.

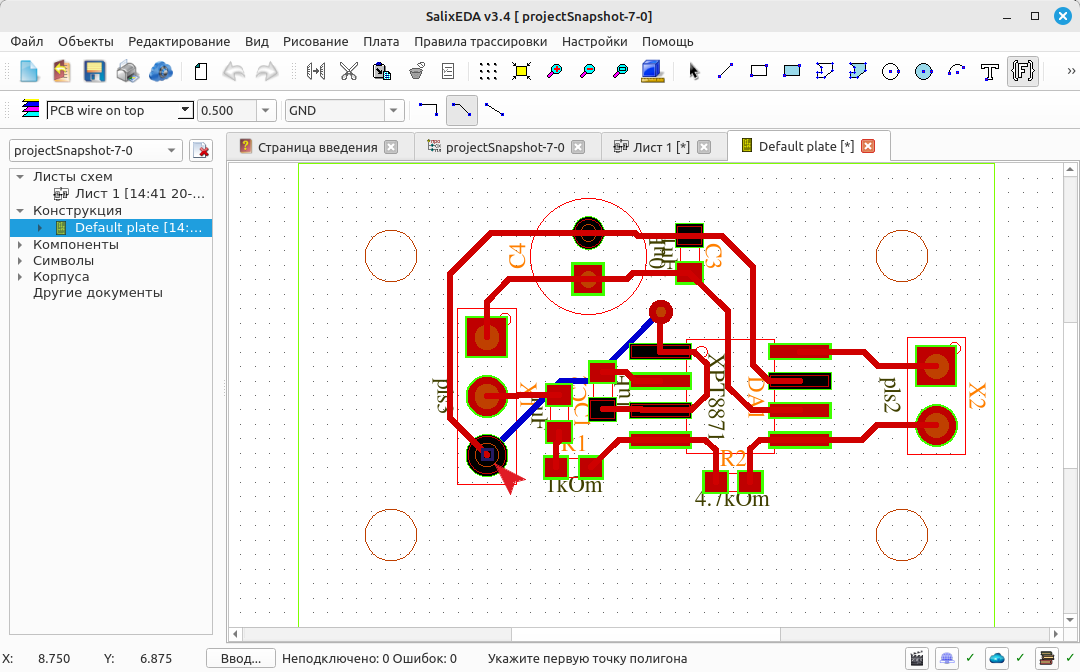

Подсвечиваются площадки, принадлежащие данной цепи на всех слоях.

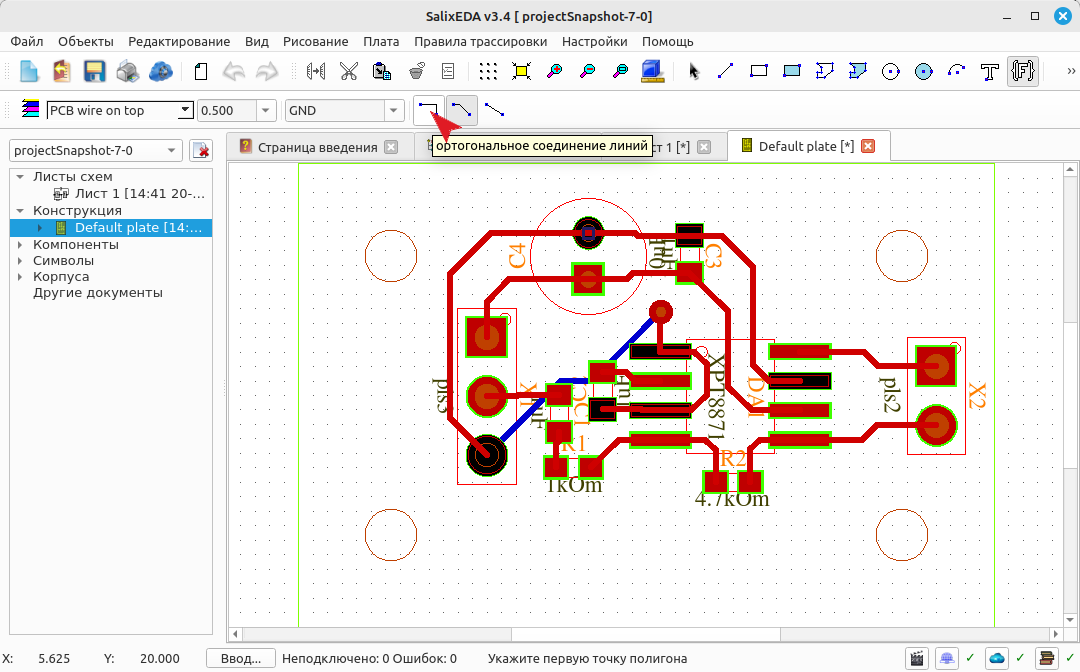

Нажмите на эту кнопку, чтобы поменять угол излома линий контура полигона.
Выбор слоя полигона

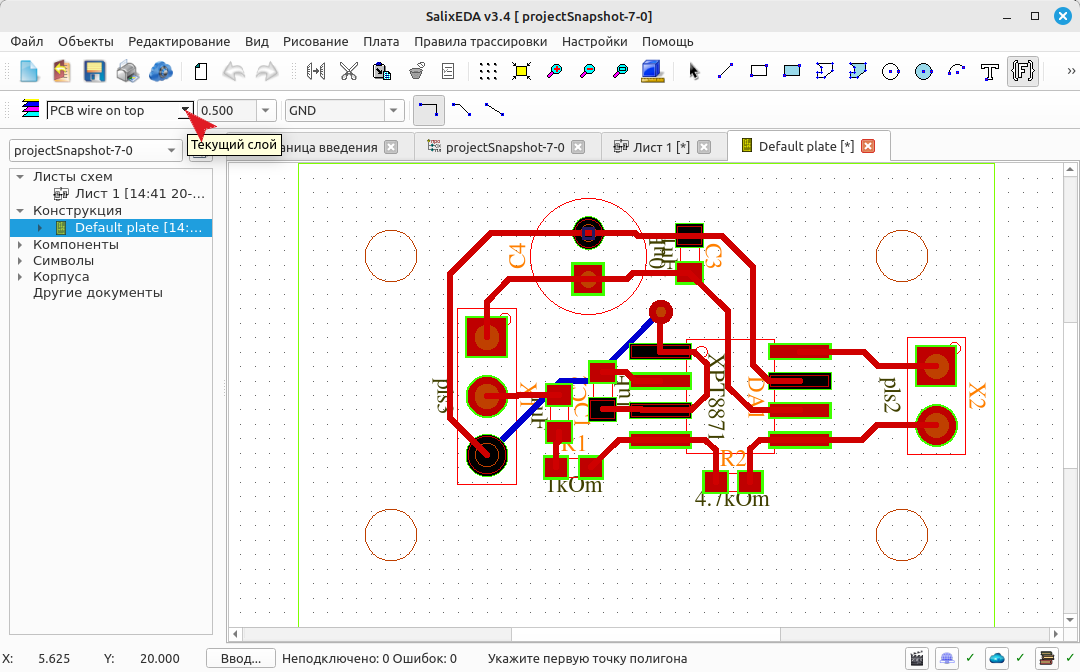

Нажмите на эту кнопку, чтобы выбрать слой для полигона.

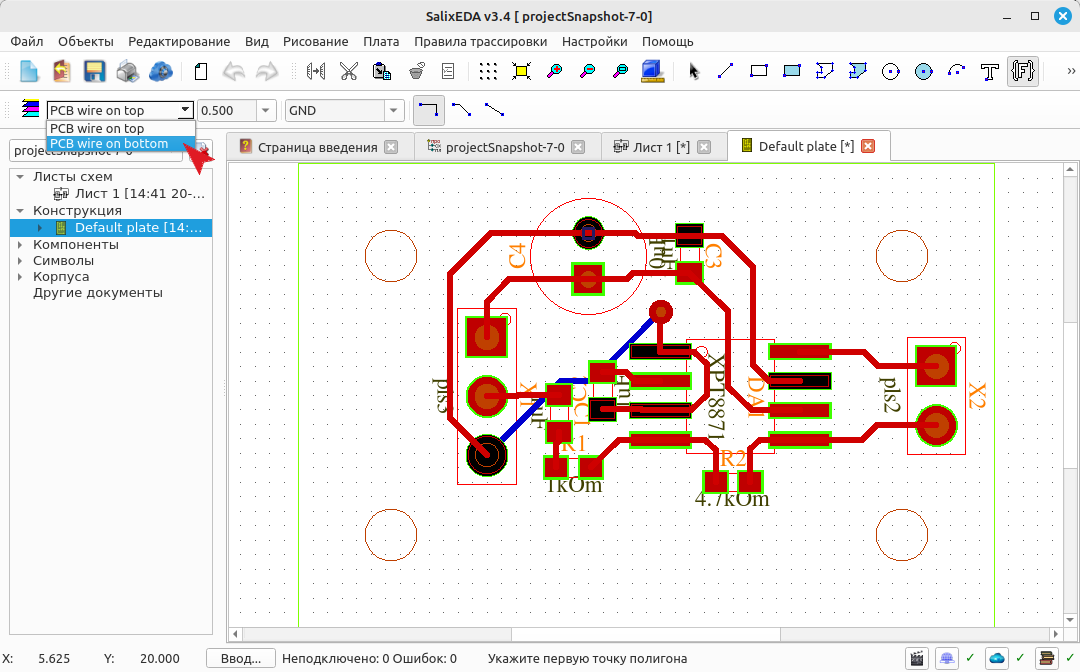

В списке выберите bottom
Ввод контура полигона

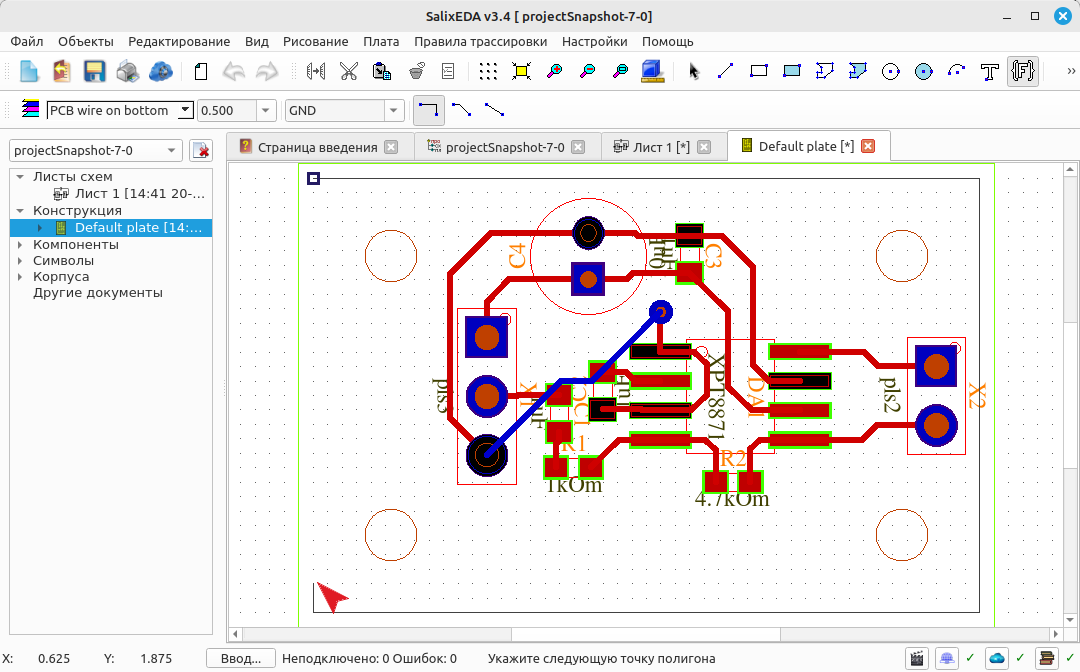

Нажмите левую кнопку, чтобы начать ввод контура полигона.

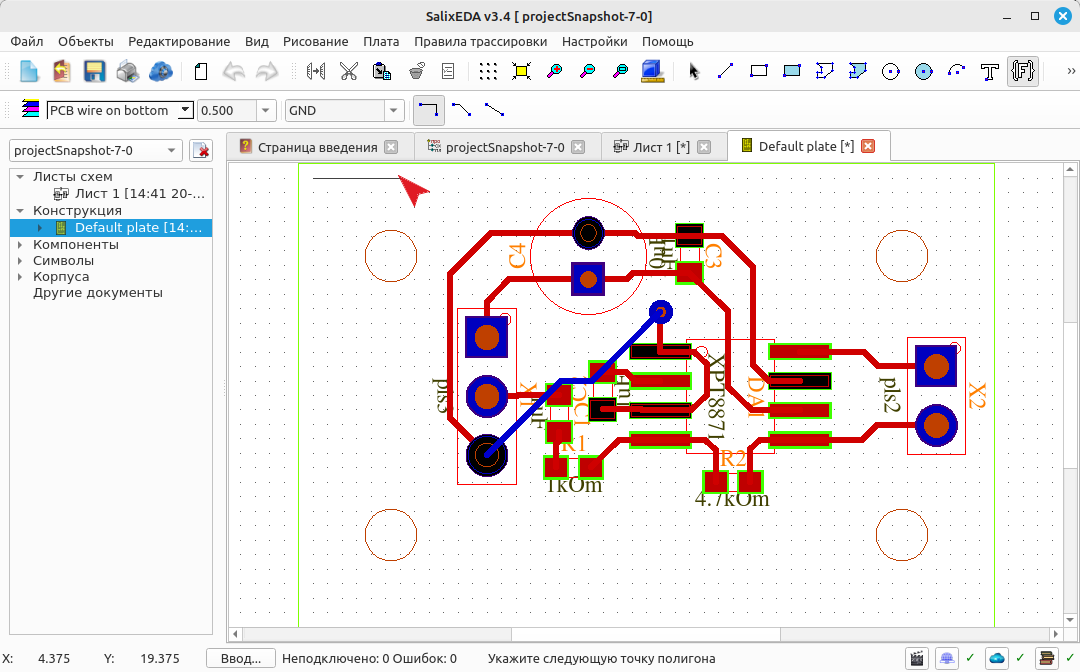

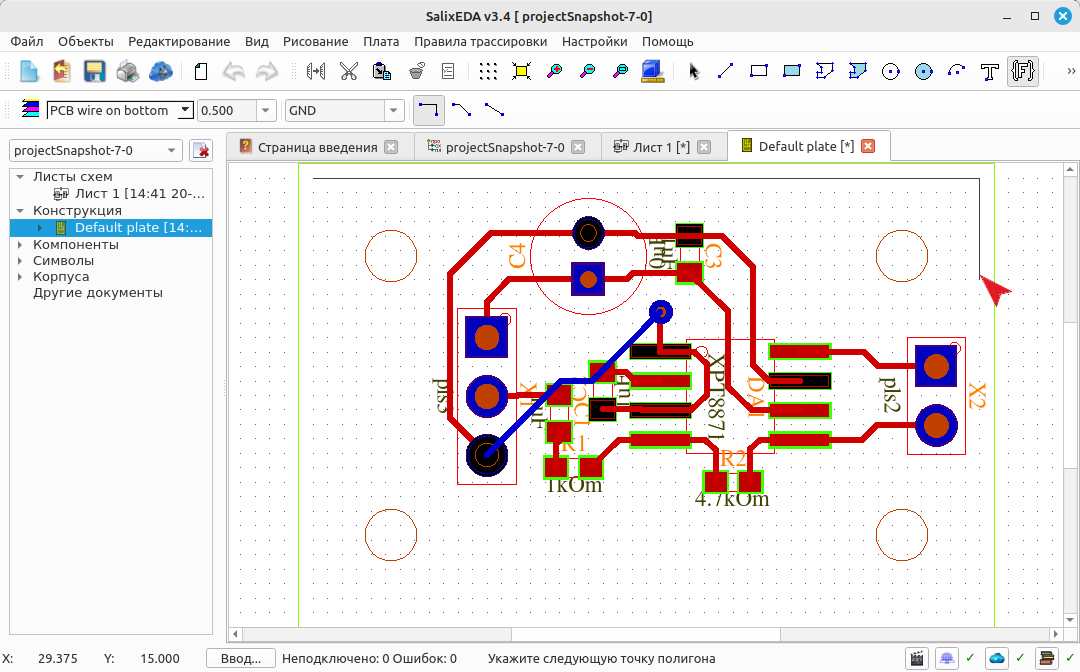

Ведите мышь до следующего излома и нажмите левую кнопку мыши.
Ведите мышь до следующего излома и нажмите левую кнопку мыши.
Ведите мышь до следующего излома и нажмите левую кнопку мыши.
Нажмите среднюю кнопку мыши, чтобы замкнуть регион полигона.
Завершение режима ввода полигона

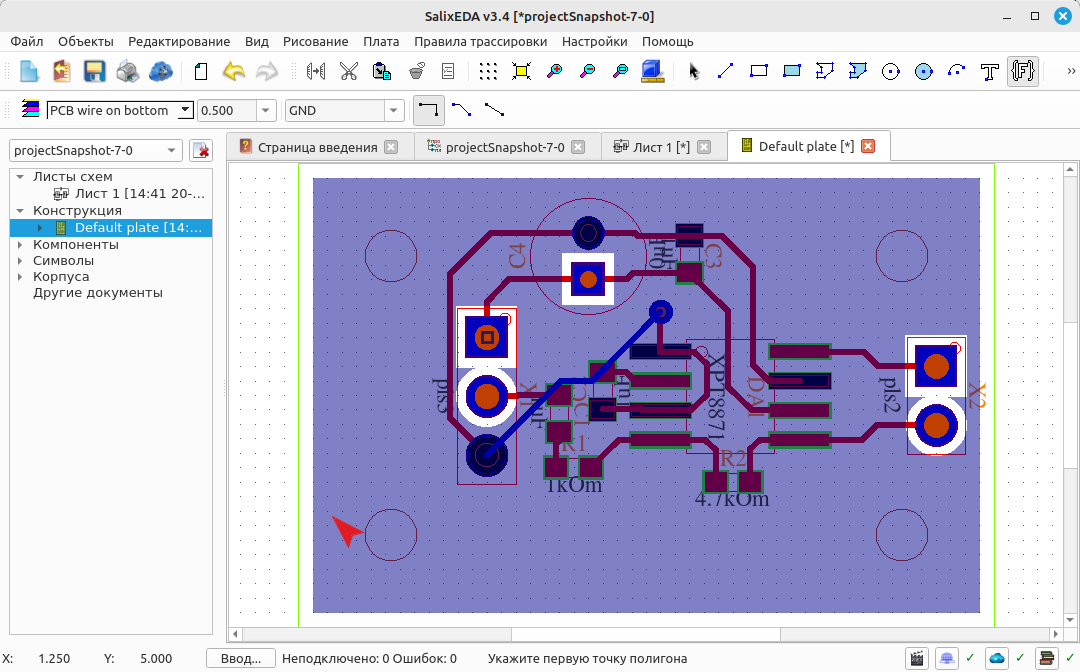

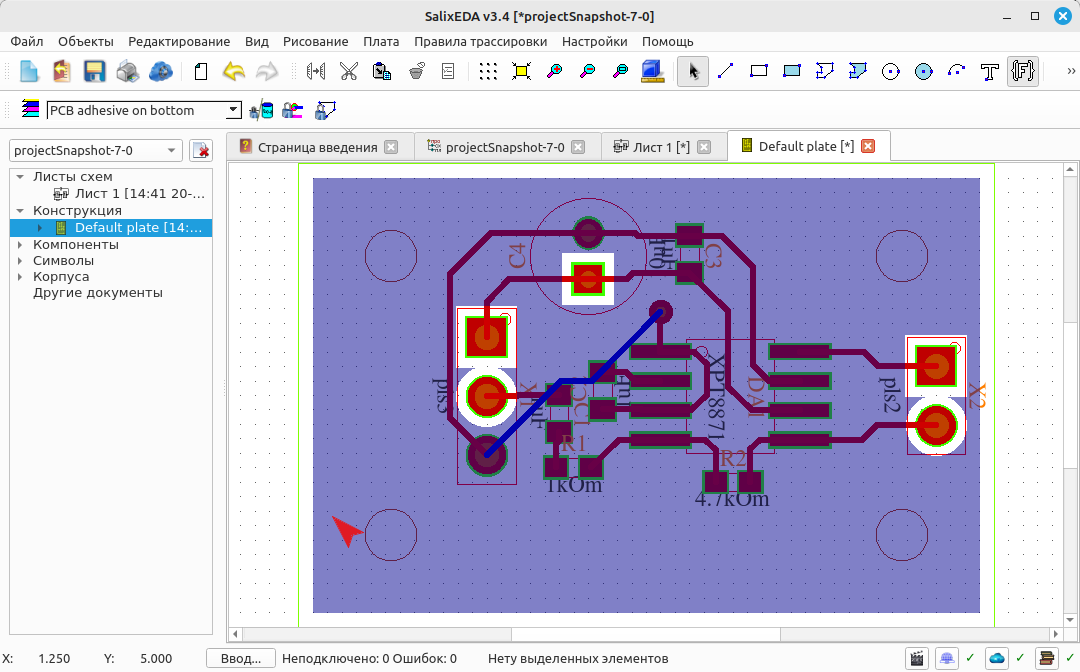

Нажмите правую кнопку мыши, чтобы завершить добавление полигона.
