Формирование файлов производства

Формирование Gerber-файлов

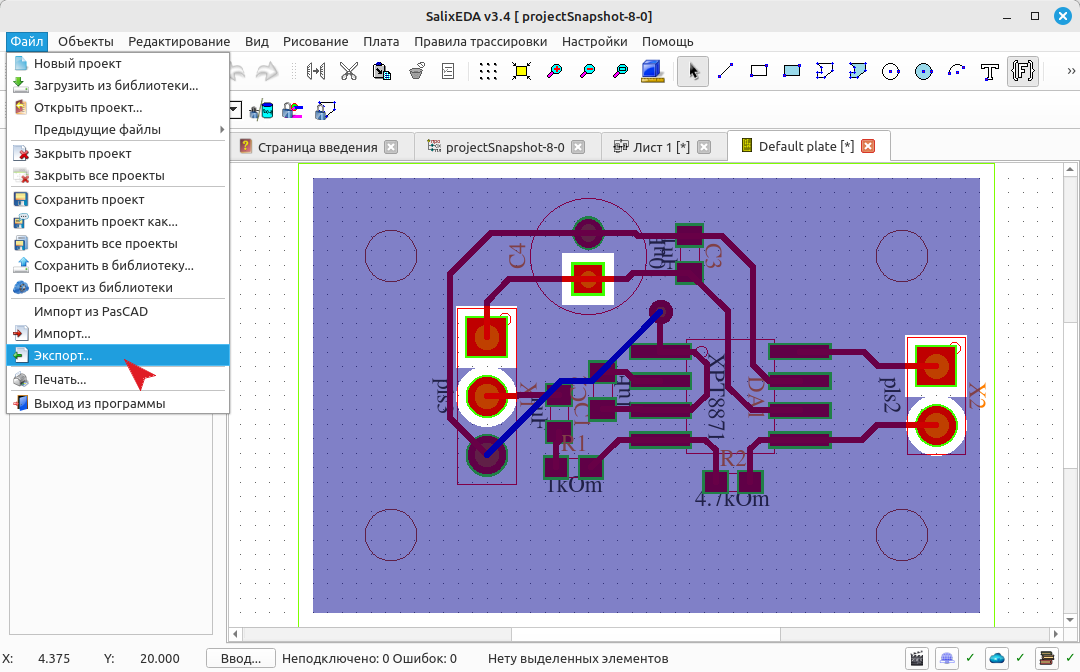

Чтобы сформировать файлы для производства выберите пункт меню Файл|Экспорт

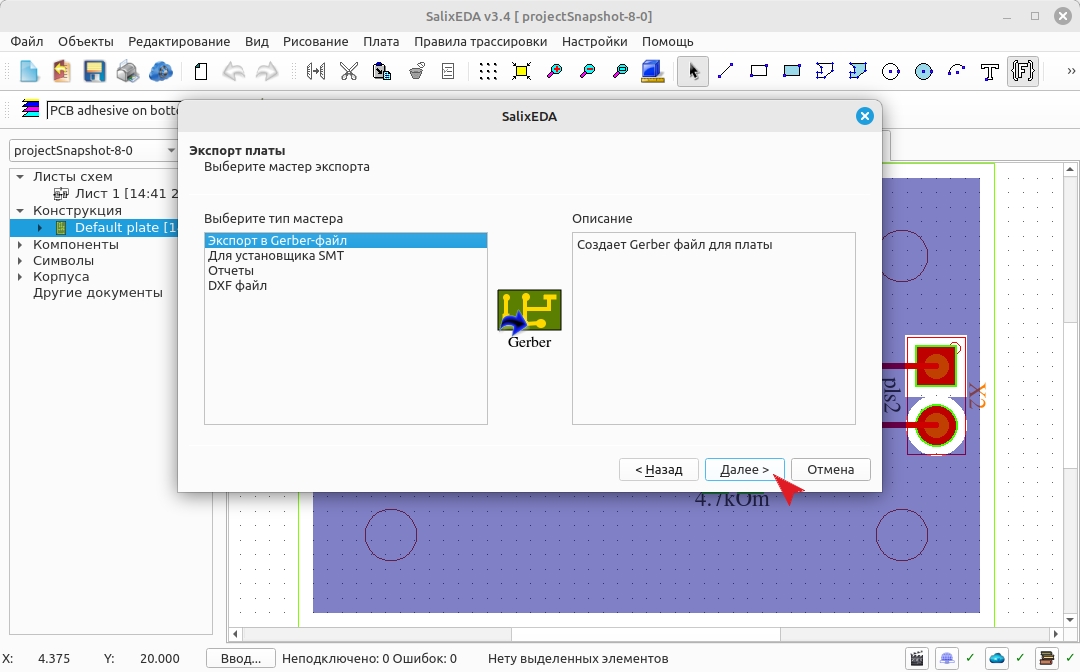

В списке "Тип мастера" выберите Экспорт в Gerber-файл.

Нажмите кнопку Далее.

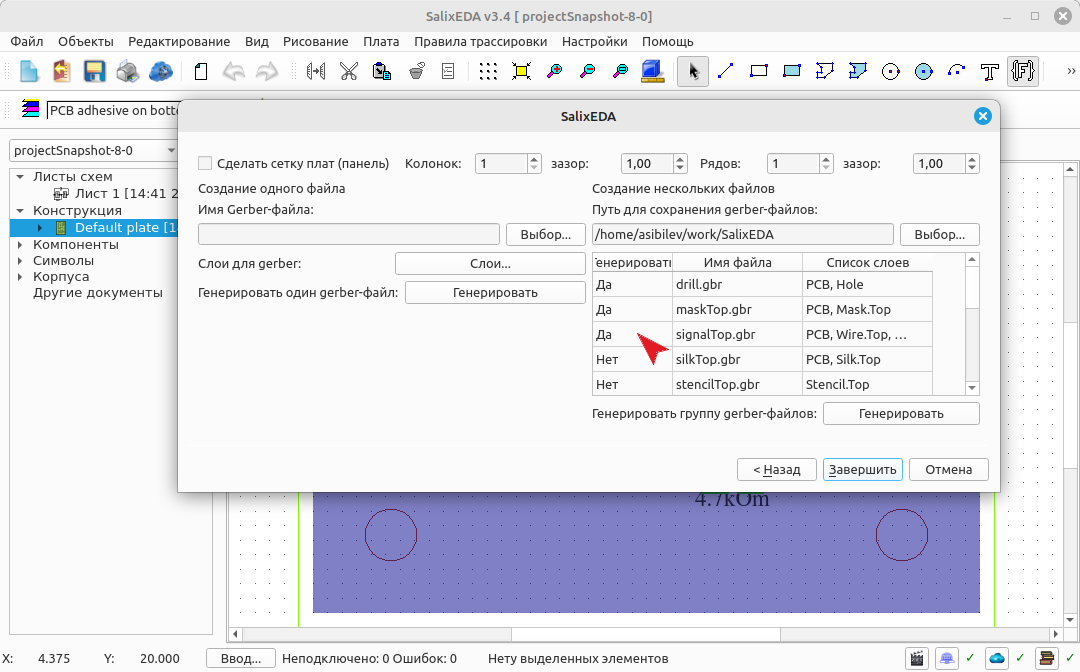

Gerber-файлы лучше формировать пакетно. Так быстрее. Воспользуйтесь для этого правой стороной диалога. Нажмите эту кнопку, чтобы выбрать директорий, где будут расположены сформированные Gerber-файлы.

Отметьте в таблице какие файлы вы хотите сформировать.

Нажмите эту кнопку, чтобы запустить процесс генерации.

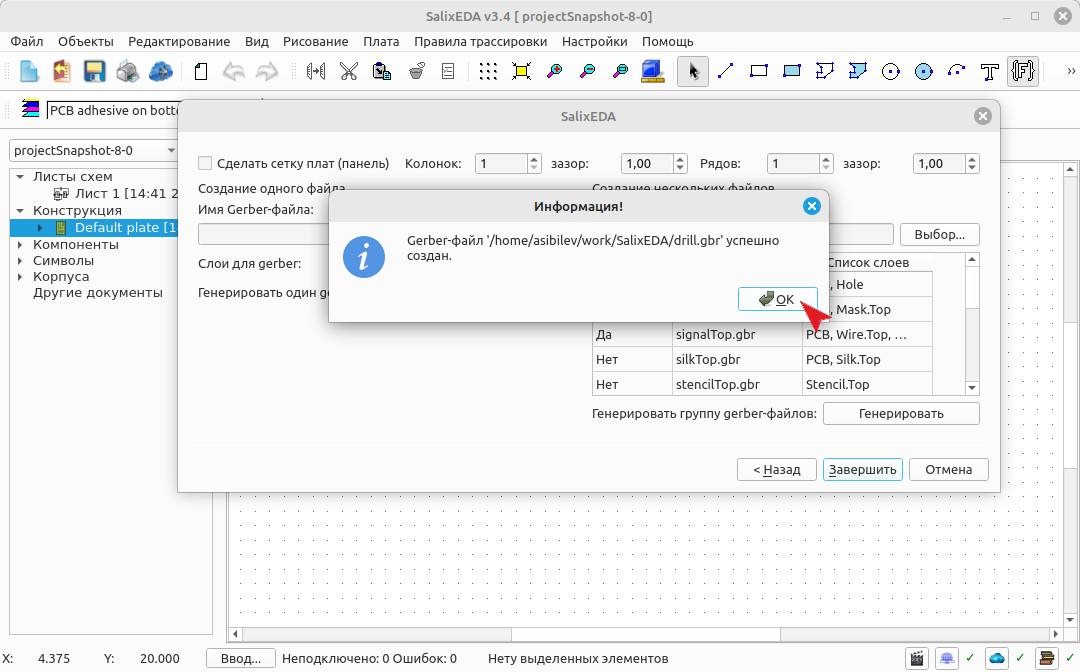

Система последовательно сформирует указанные вами файлы.

Для завершения нажмите эту кнопку.

Формирование файлов для установщика

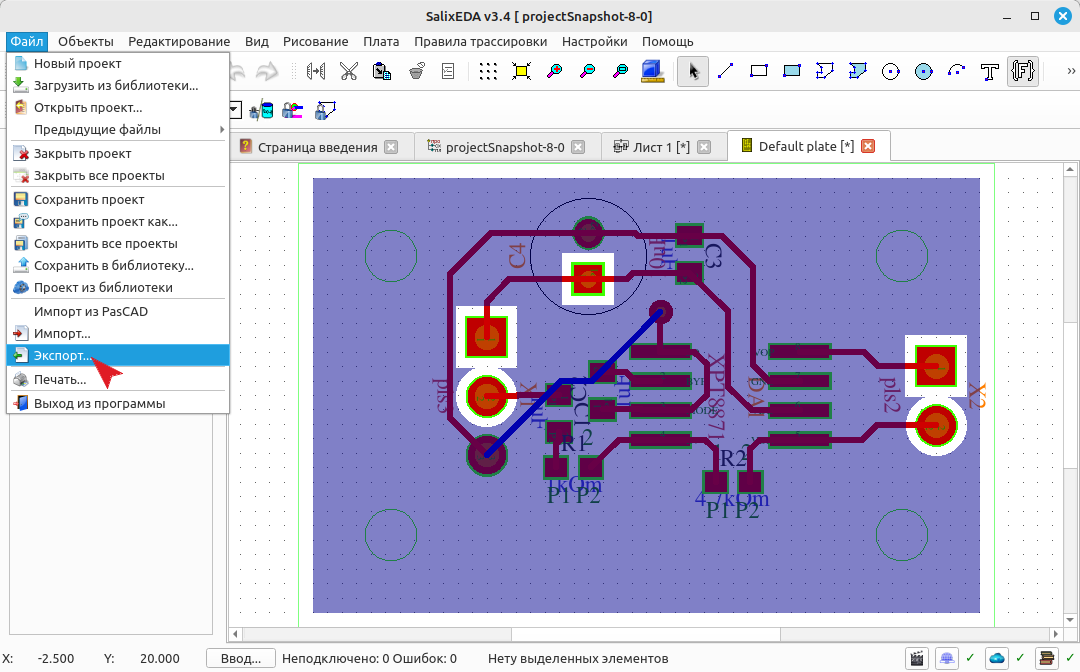

Для формирования файла установщика компонентов выберите пункт меню Файл|Экспорт

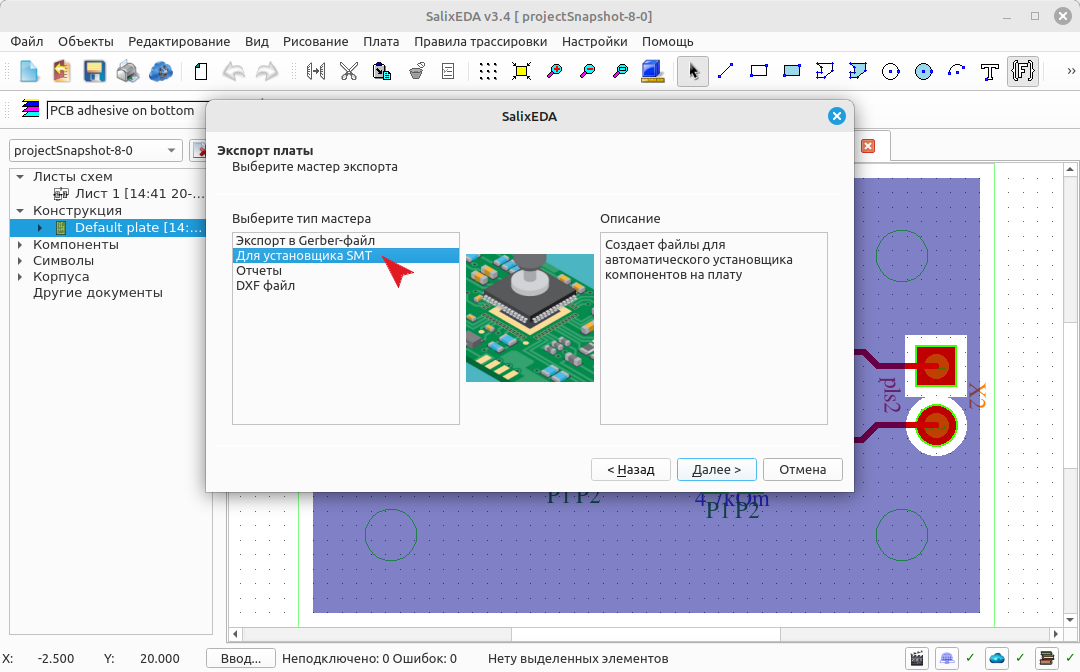

В списке "Тип мастера" выберите "Для установщика STM".

Нажмите кнопку Далее.

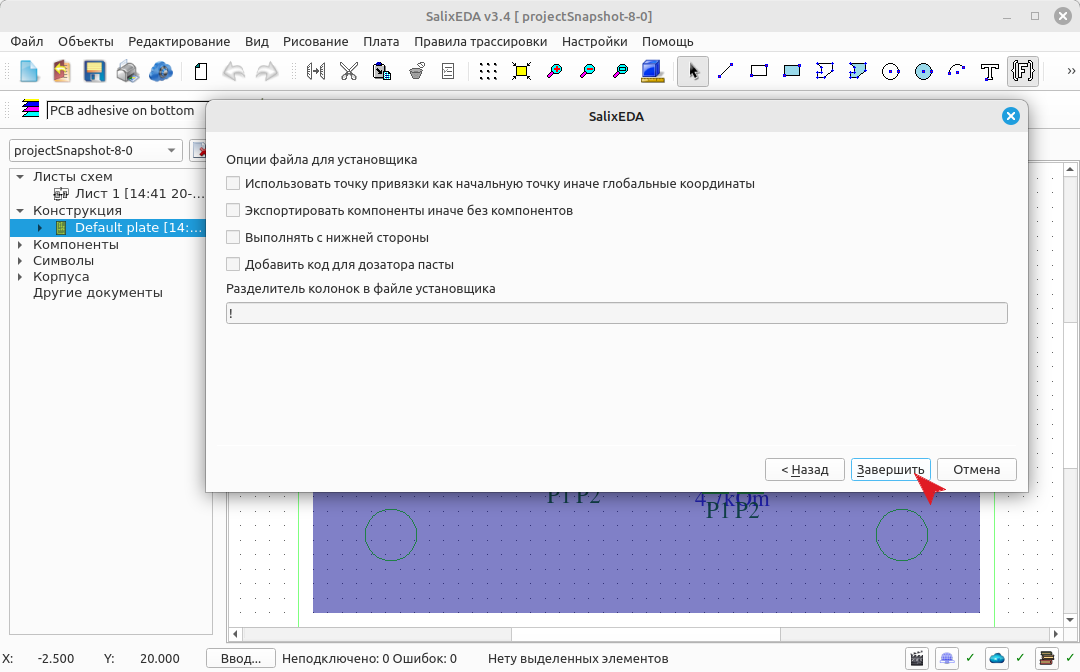

Оставьте все поля по умолчанию. Это приведет к формированию файла для установщика компонентов с верхней стороны. Нажмите на эту кнопку для формирования файла.
