Заключительное оформление схемы

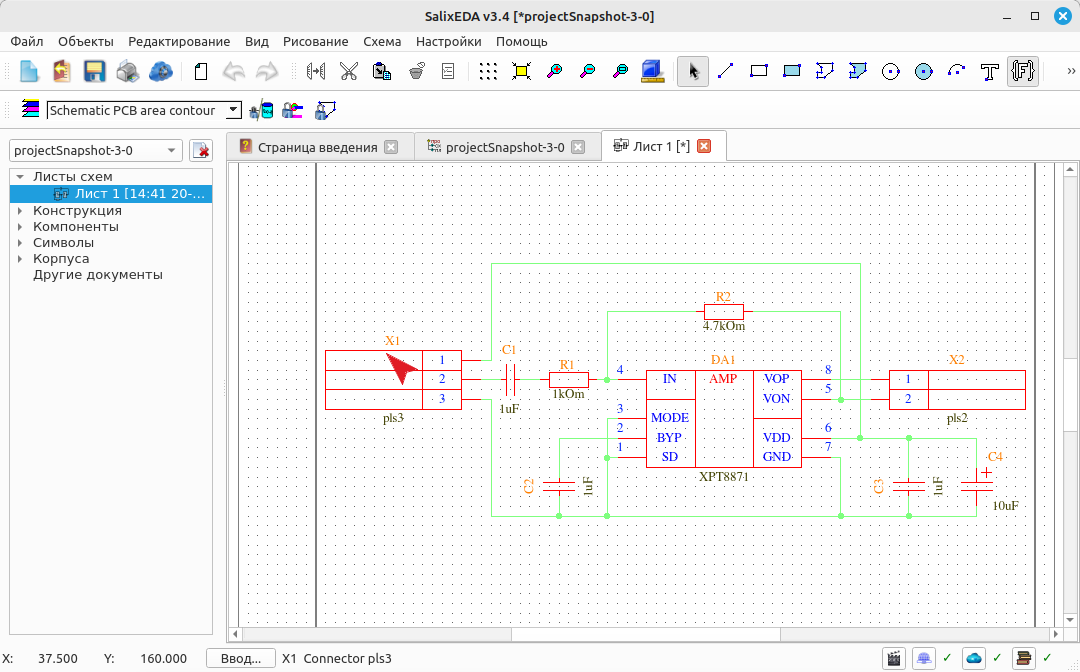

Ренумерация

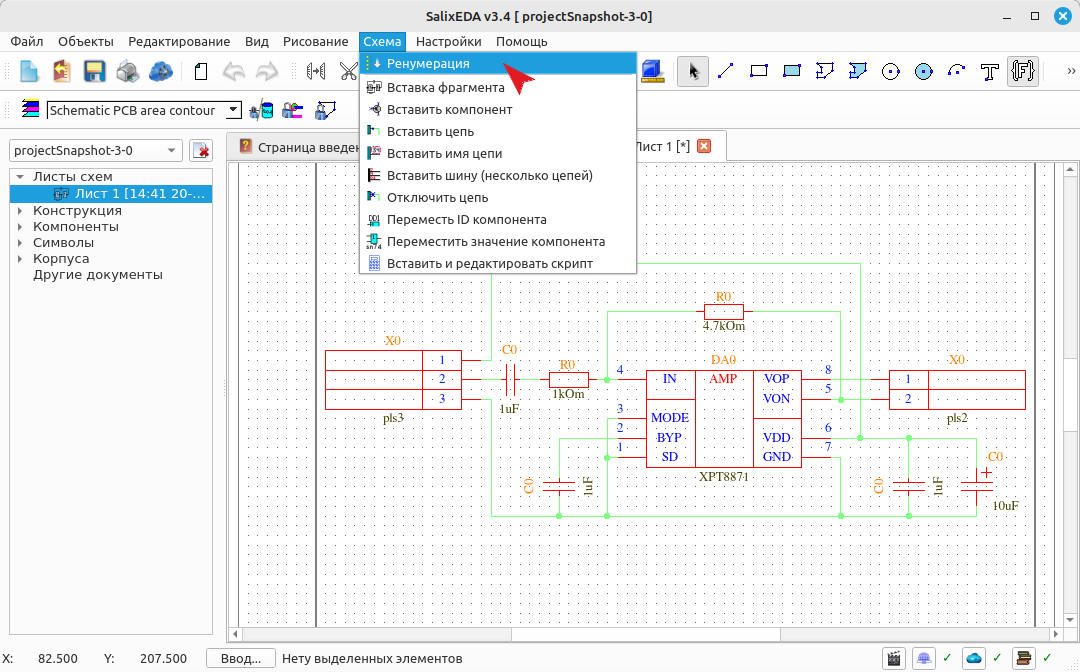

Для идентификации компонентов, каждый из них содержит уникальный идентификатор в пределах одной платы. SalixEDA может расставлять эти идентификаторы автоматически. В меню Схема выберите пункт Ренумерация.
При этом SalixEDA назначит компонентам идентификаторы в соответствии с правилами, определенными в настройках. По умолчанию используются правила ГОСТ: сверху вниз и слева направо.

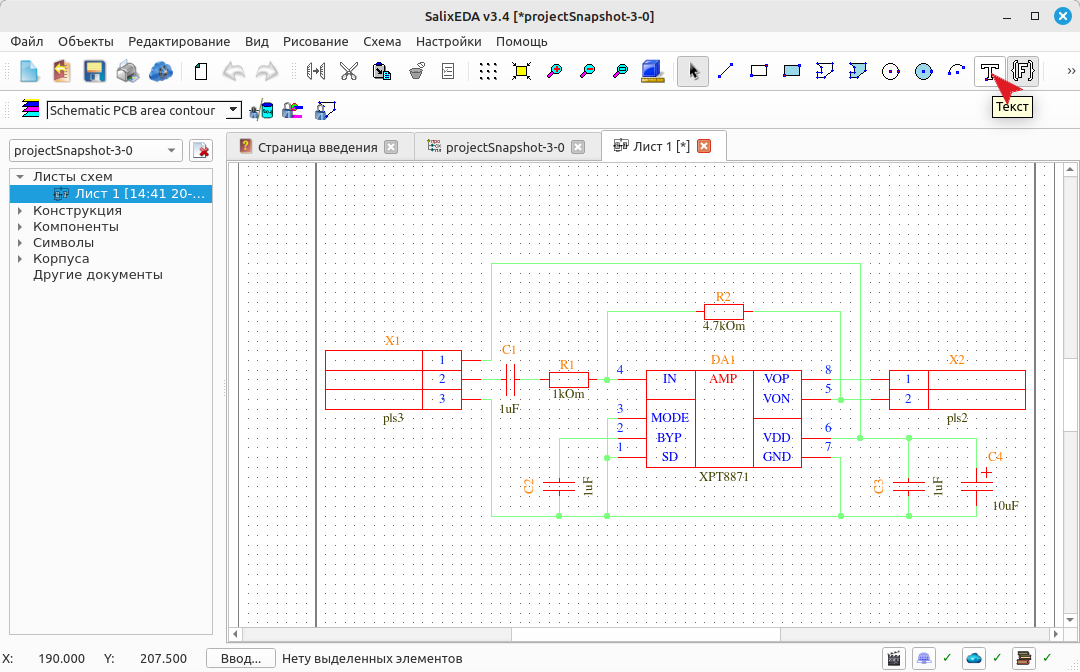

Включение режима ввода текста
Часто на схеме требуется нанести текстовые пометки. Для этого служит режим ввода текста. Чтобы включить режим ввода текста нажмите на такую кнопку.
Использование режима ввода текста

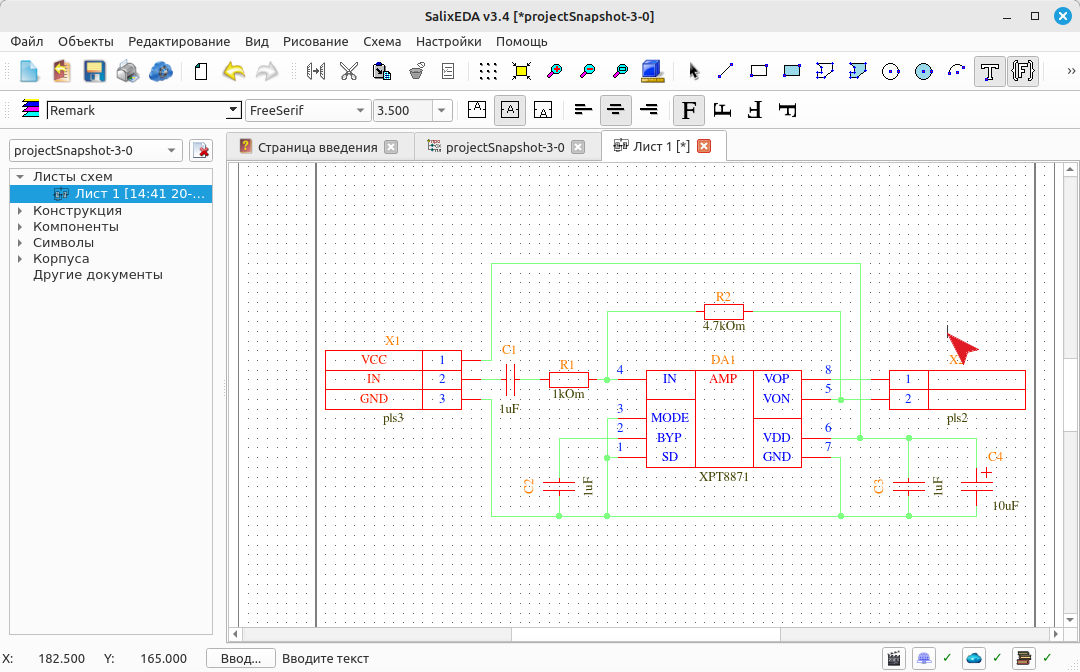

Текст представляет собой одну строку символов. Для ввода такой строки наведите мышь на место, где будет расположена эта строка и нажмите левую кнопку мыши. Включится ввод символов, а место ввода будет обозначено вертикальной черточкой.

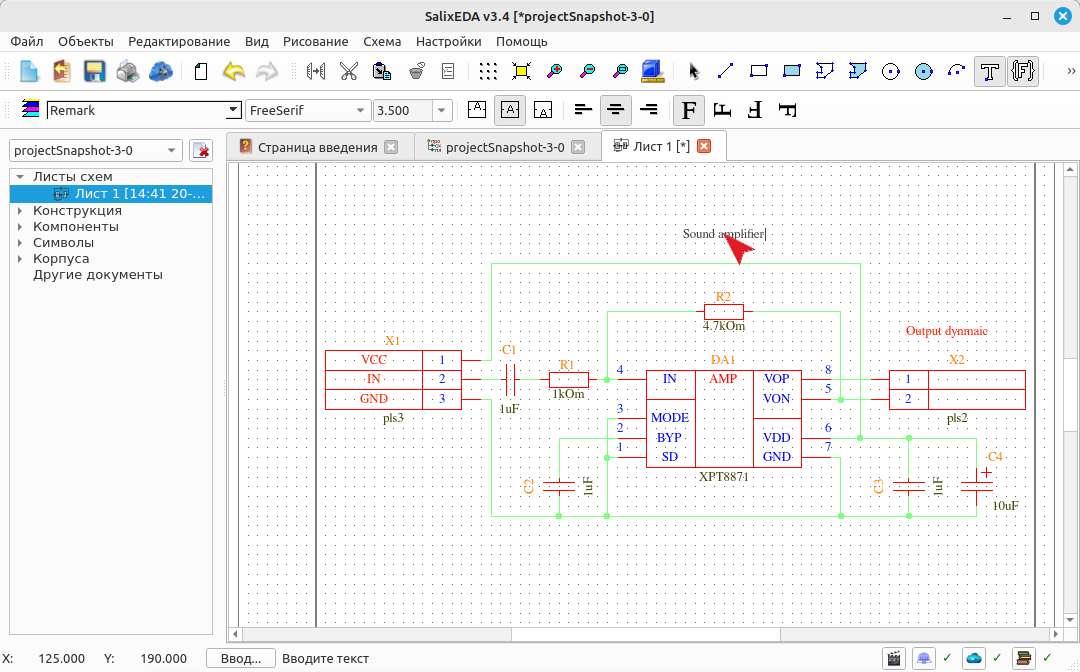

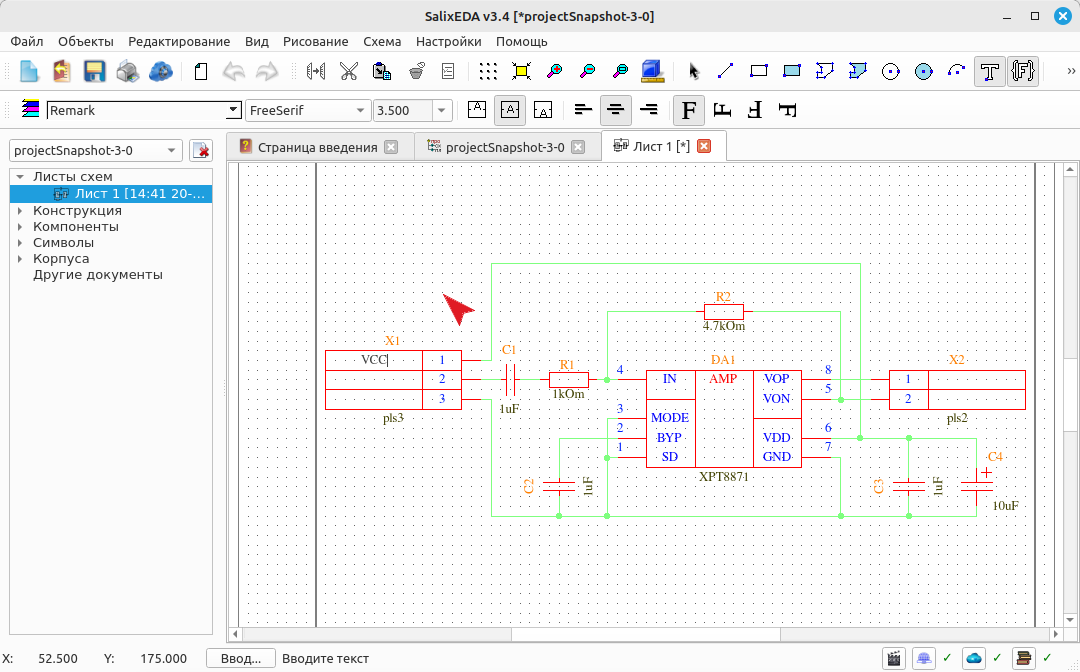

Вводите символы с клавиатуры.

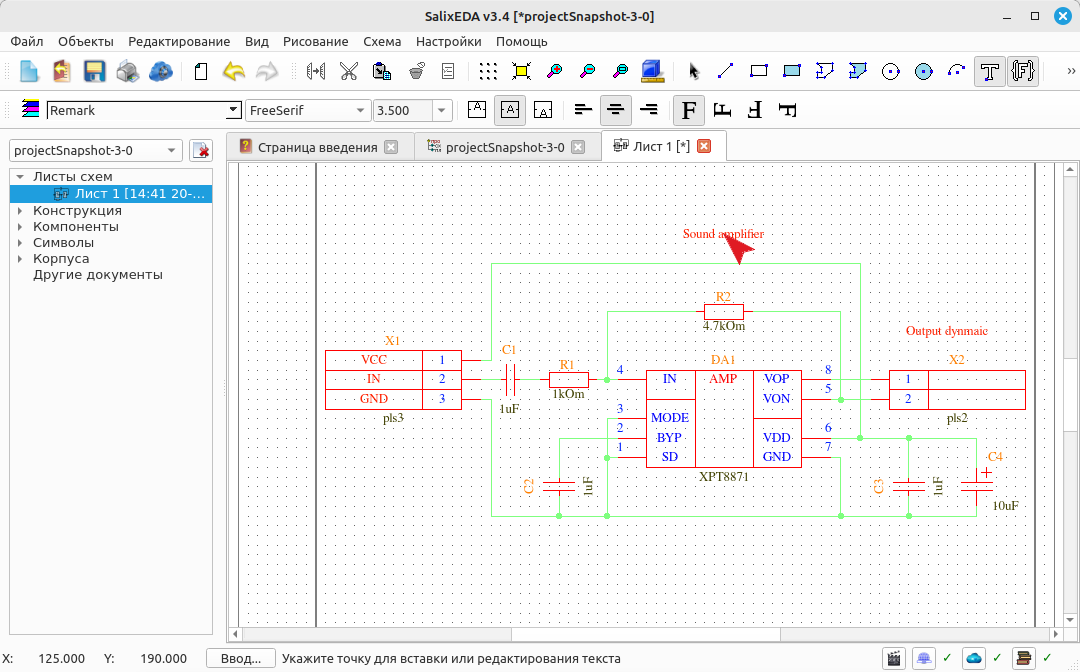

По завершению ввода строки нажмите Enter или левую кнопку мыши.

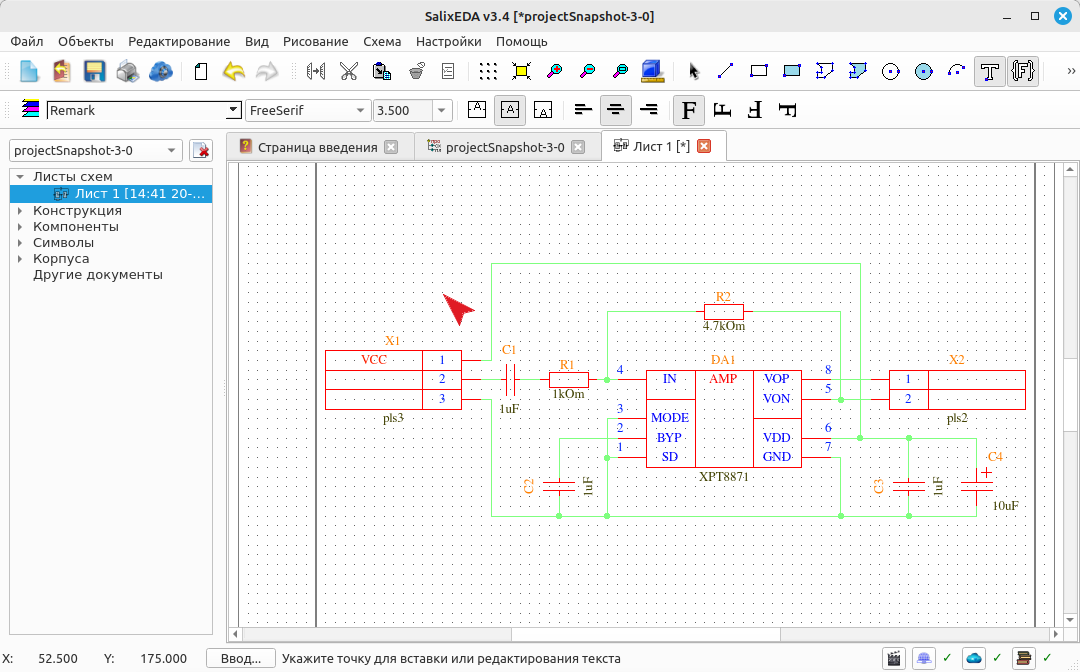

Наведите мышь на место, где будет расположена следующая строка и нажмите левую кнопку мыши. Введите символы строки.
Нажмите Enter или левую кнопку мыши для завершения ввода.
Наведите мышь на место, где будет расположена следующая строка и нажмите левую кнопку мыши. Введите символы строки.
Нажмите Enter или левую кнопку мыши для завершения ввода.
Наведите мышь на место, где будет расположена следующая строка и нажмите левую кнопку мыши.
Введите символы строки.

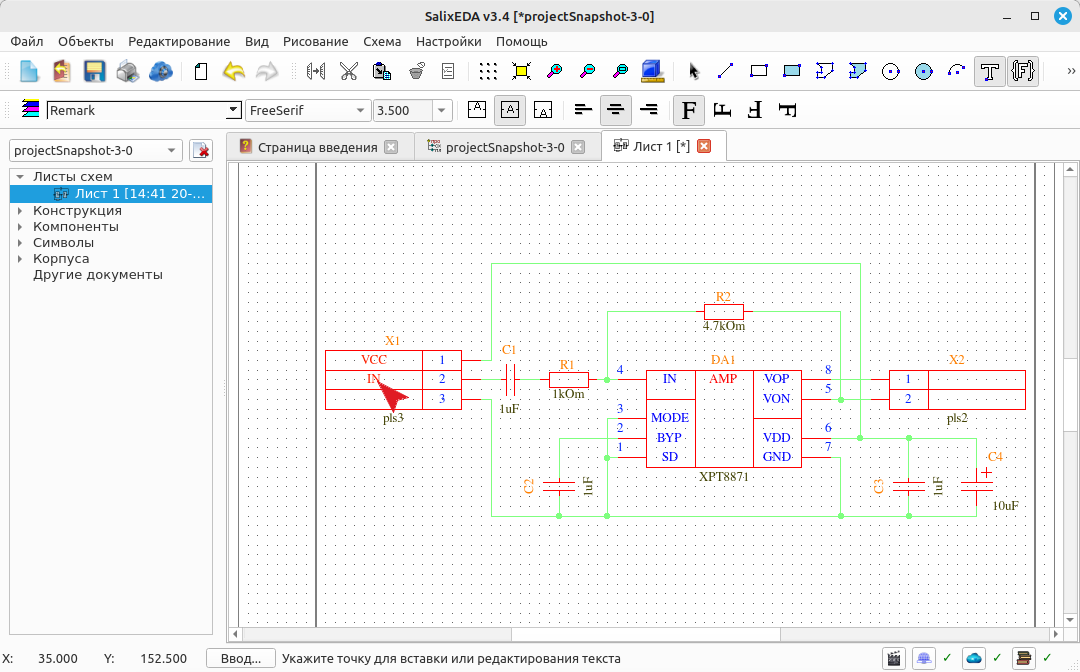

Нажмите Enter или левую кнопку мыши для завершения ввода.

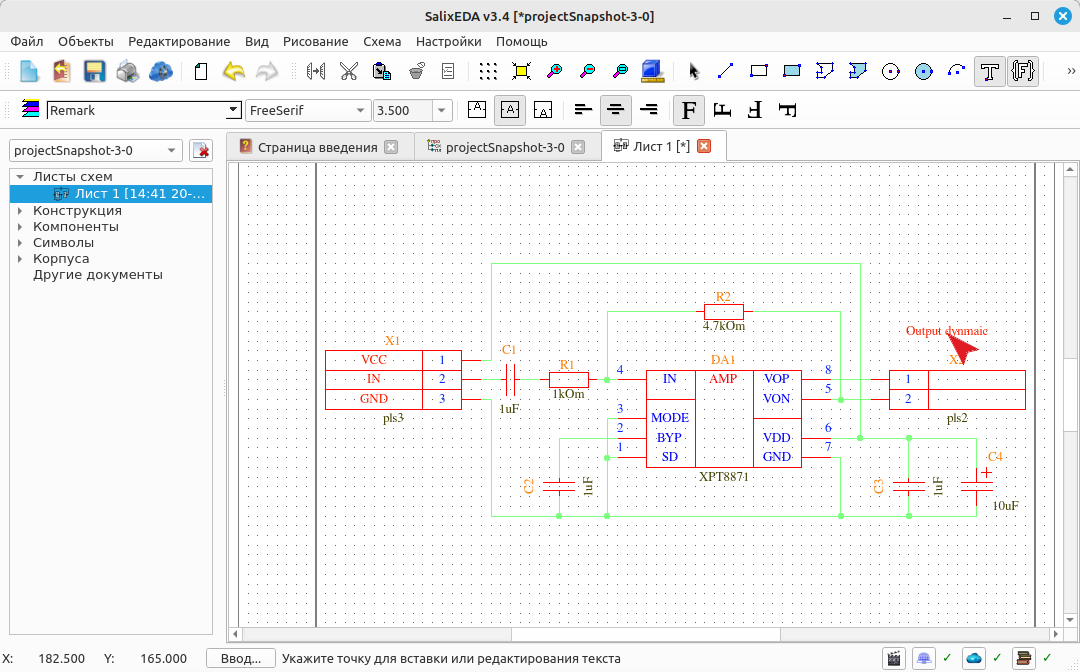

Наведите мышь на место, где будет расположена следующая строка и нажмите левую кнопку мыши. Введите символы строки.
Нажмите Enter или левую кнопку мыши для завершения ввода.

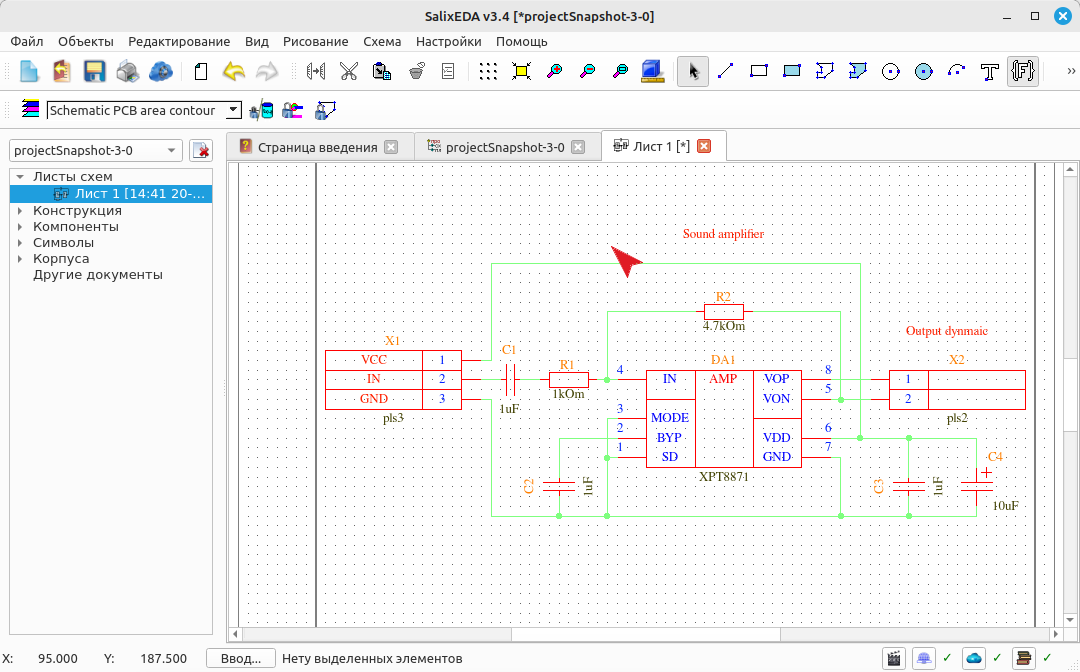

Завершение режима ввода текста
Чтобы завершить режим ввода текста нажмите правую кнопку мыши. При этом возвращается режим редактирования.
