Расстановка компонентов на плате

Включение режима расстановки компонентов

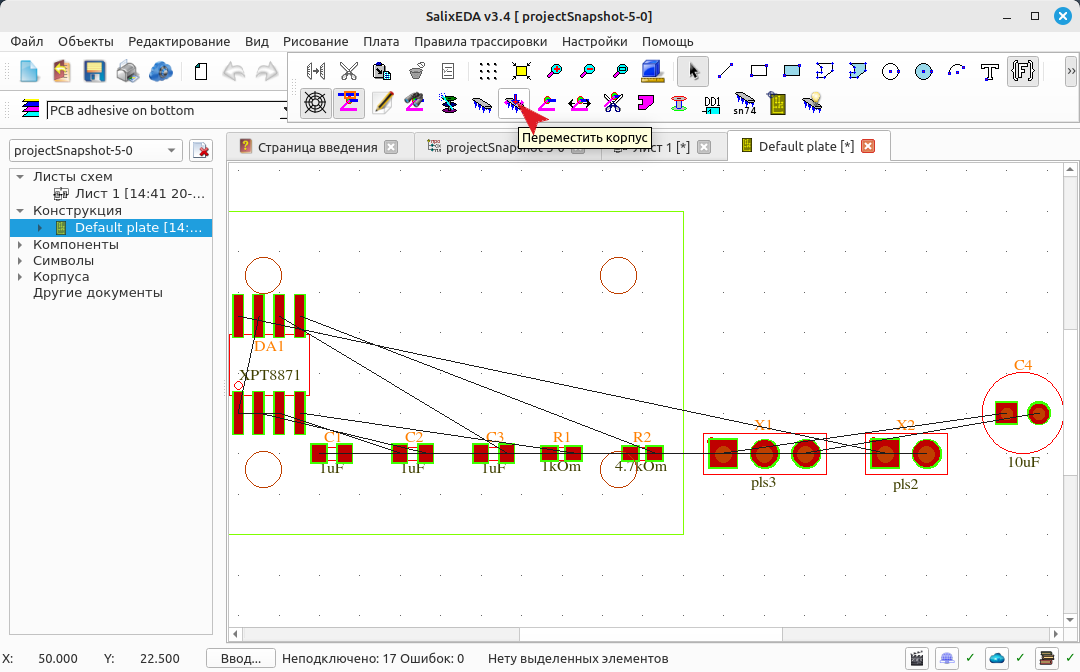

Чтобы включить режим расстановки компонентов на плате нажмите такую кнопку

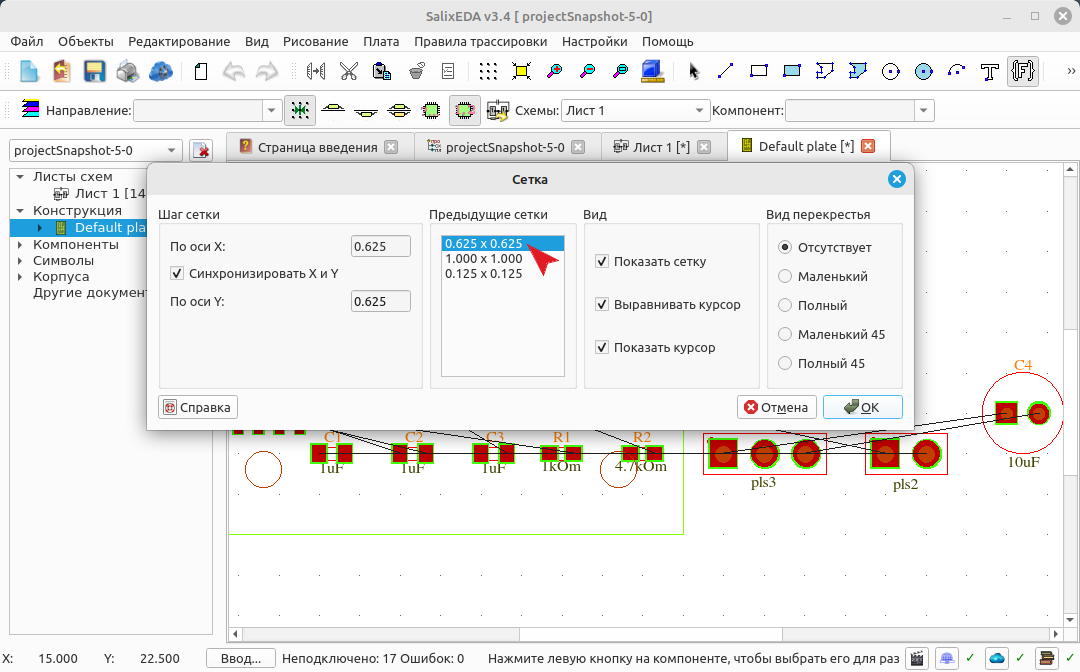

Изменение шага сетки

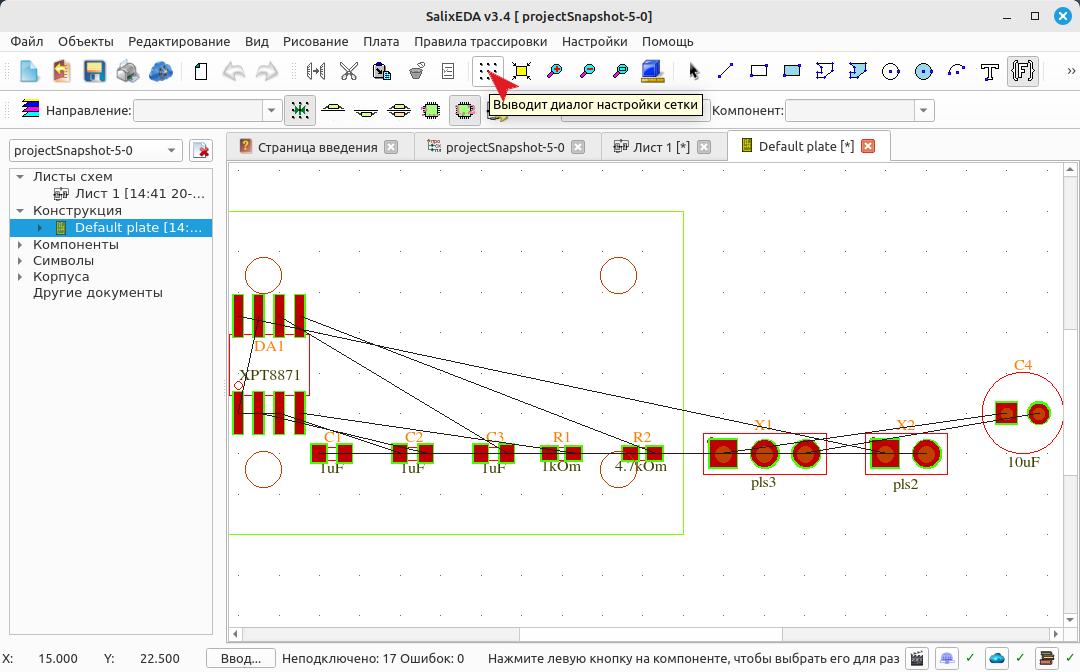

По умолчанию компоненты выравниваются по сетке. Установим более мелкую сетку. Для этого нажмите на эту кнопку.

В поле Шаг сетки введите 0.625 или выберите из списка предыдущих сеток 0.625х0.625.

Нажмите ОК для завершения.

Выбор компонента для расстановки

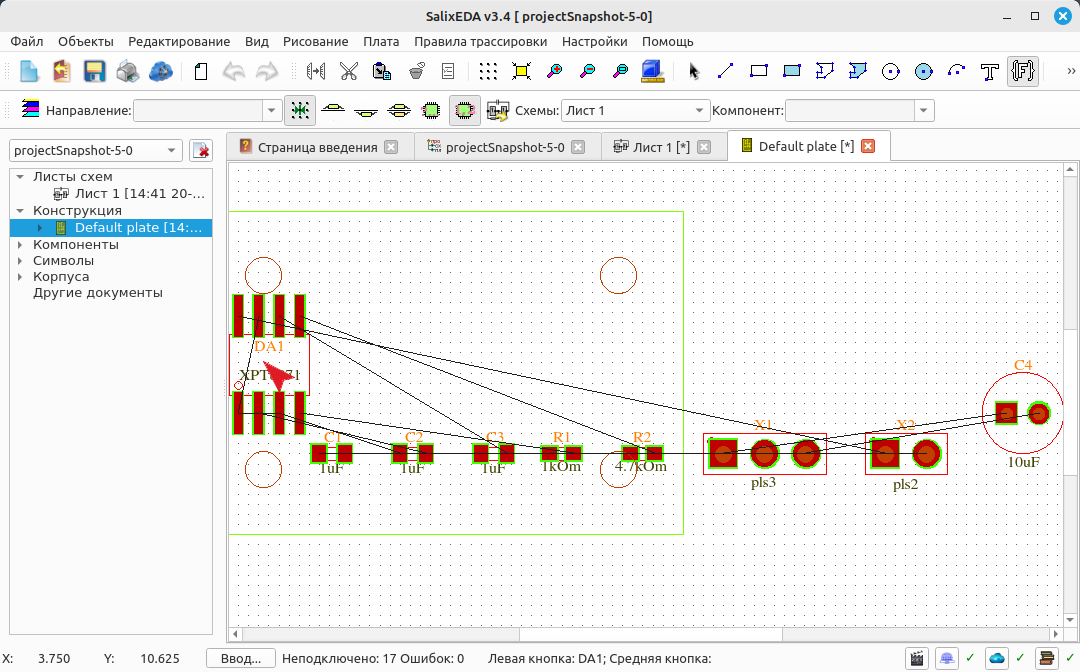

Наведите курсор мыши на компонент и нажмите левую кнопку мыши.

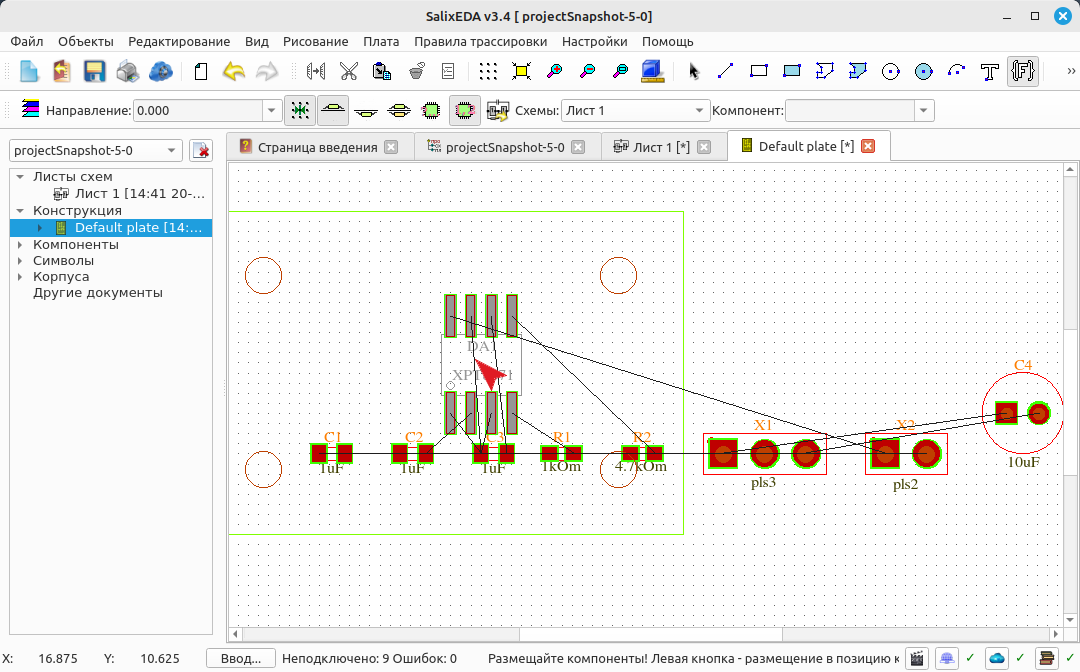

Перемещайте мышь, компонент будет перемещаться вместе с мышью.

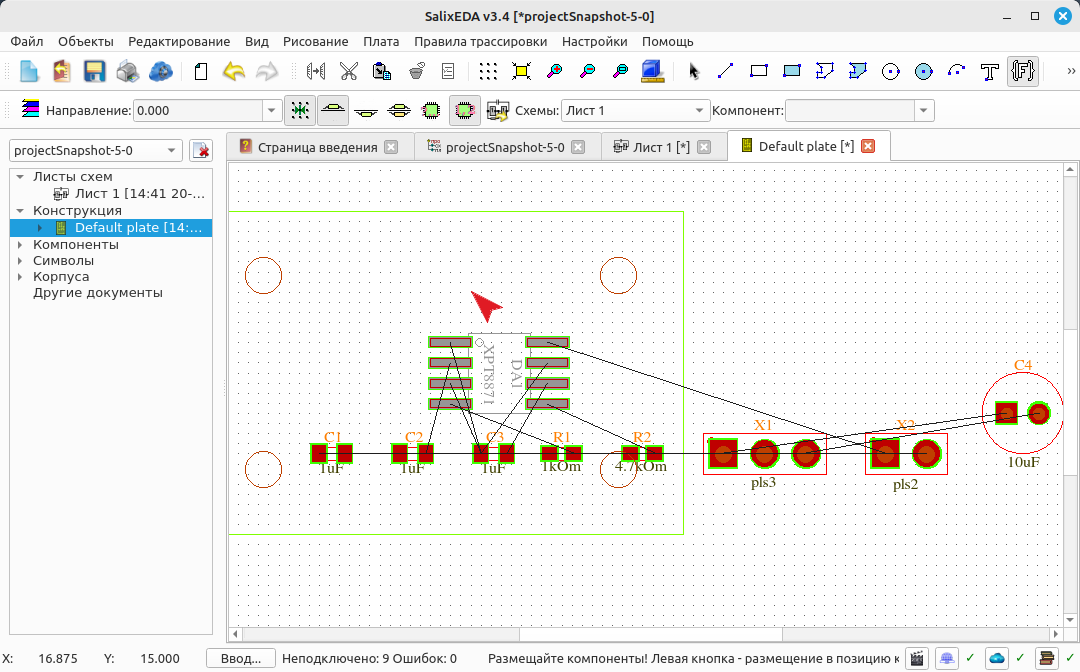

Смена ориентации компонента

Для быстрой смены ориентации на 90 градусов по часовой стрелке нажмите клавишу F2.

Расстановка компонентов

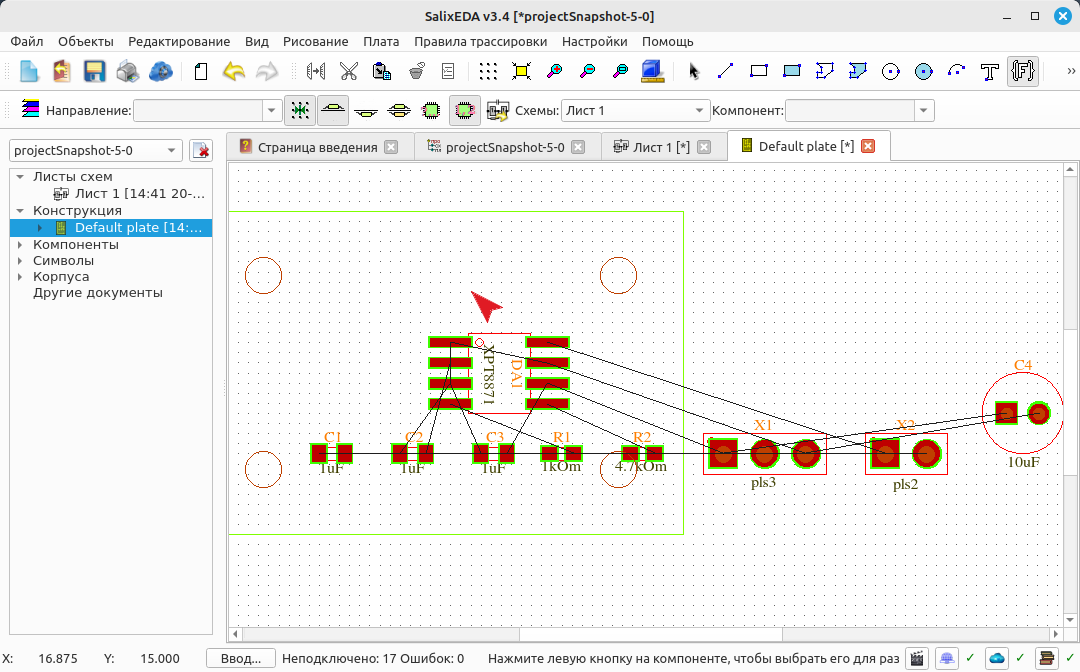

Чтобы поставить компонент в текущем положении нажмите левую кнопку мыши.

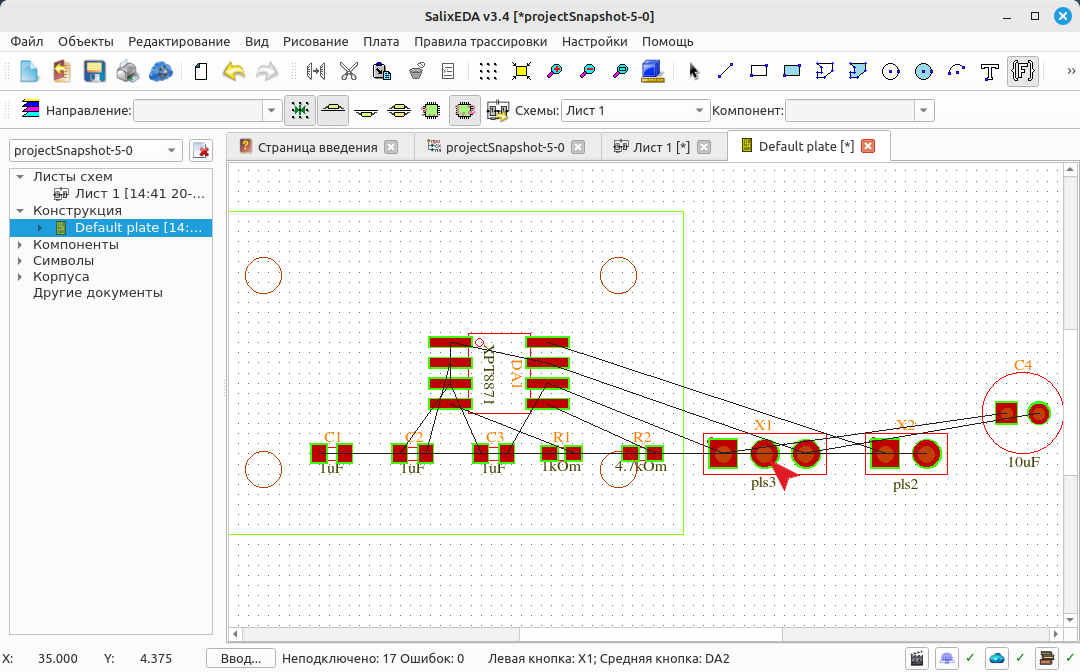

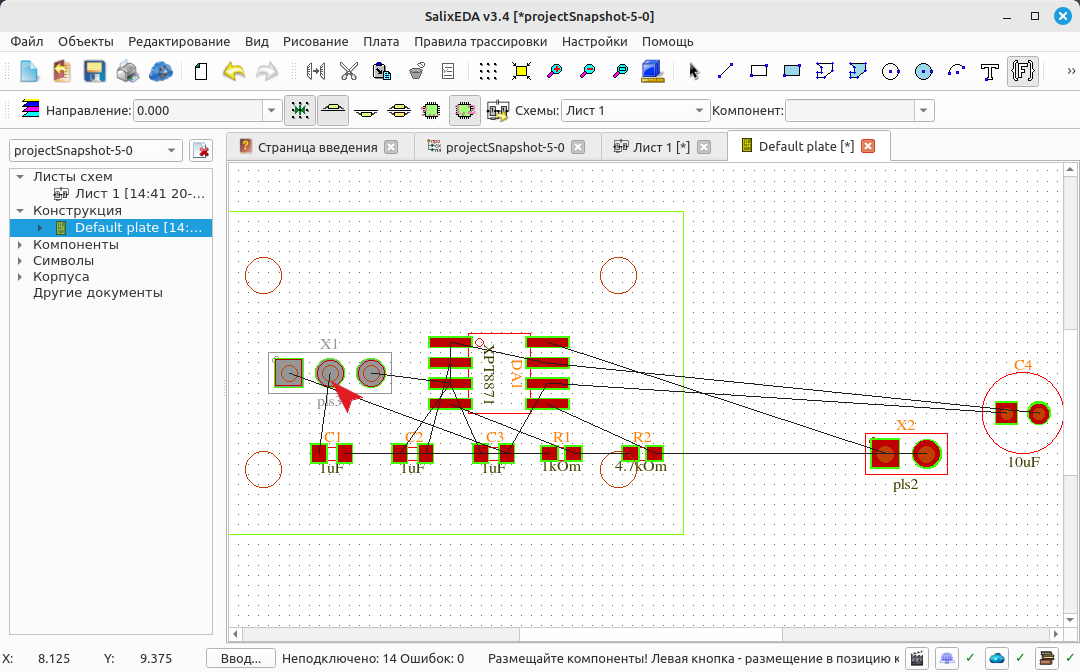

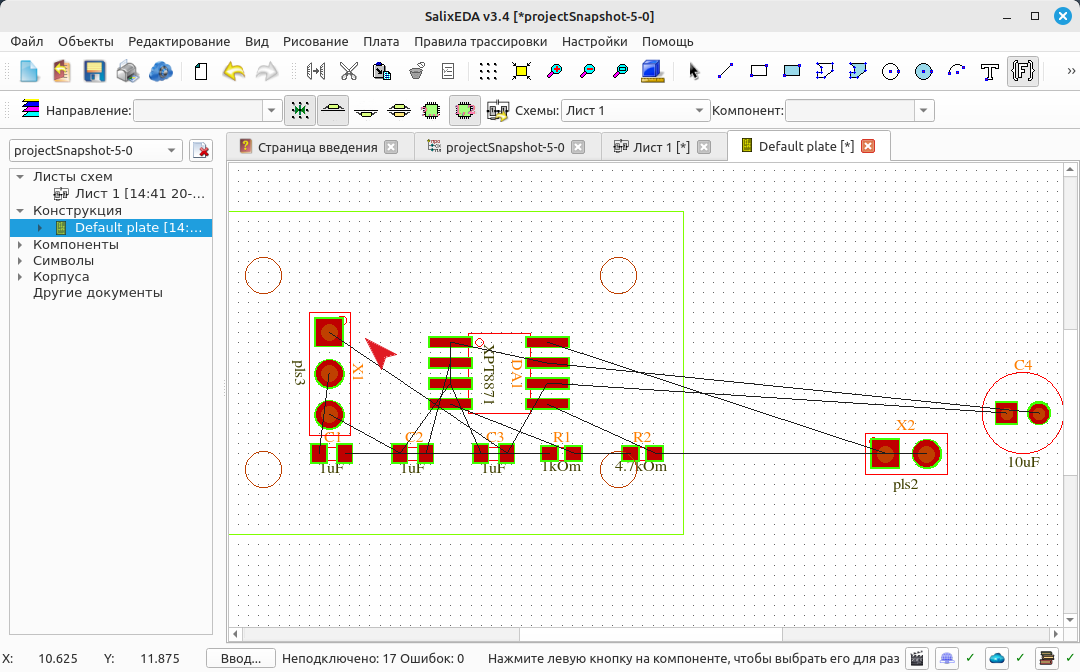

Переместите мышь на следующий компонент (X1)

Нажмите левую кнопку мыши и перемещайте компонент.

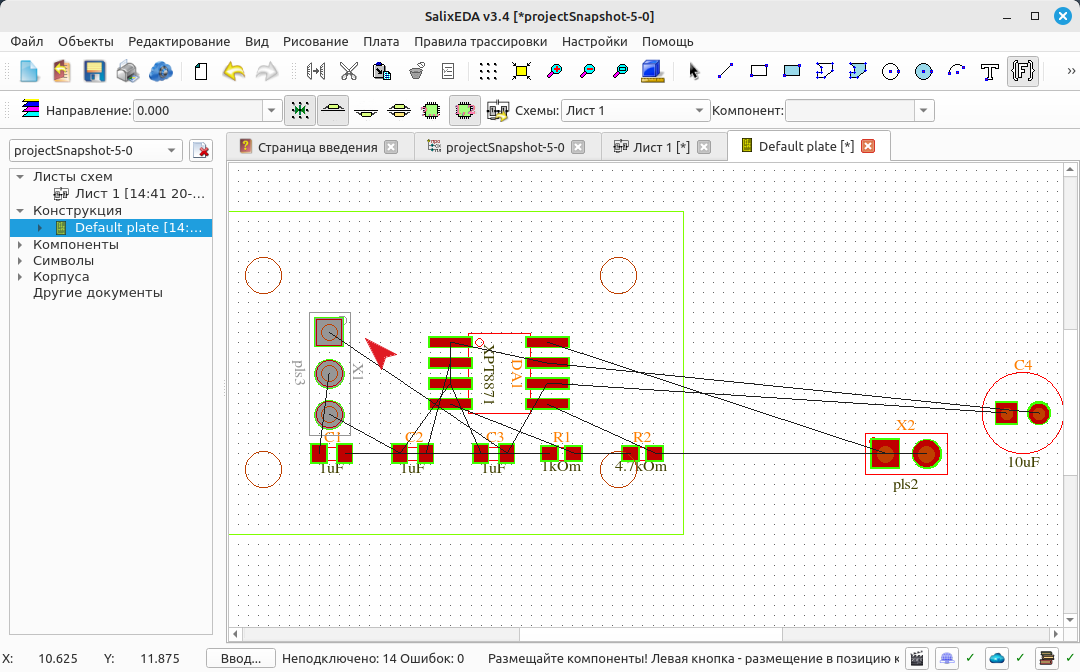

Для поворота компонента используйте F2.

Нажмите левую кнопку для установки компонента.

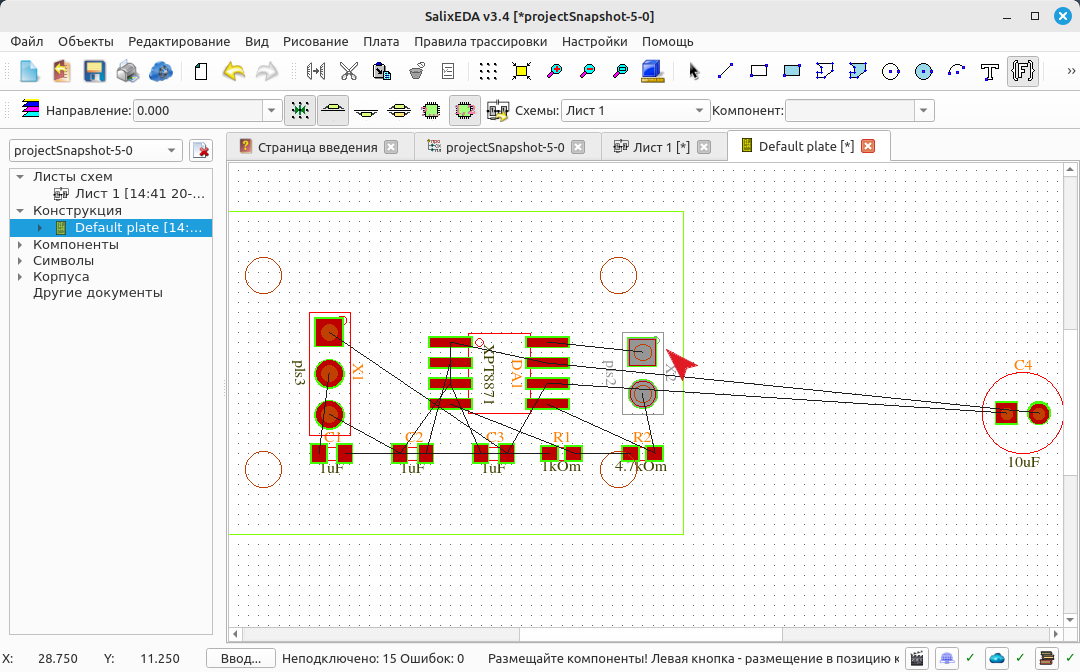

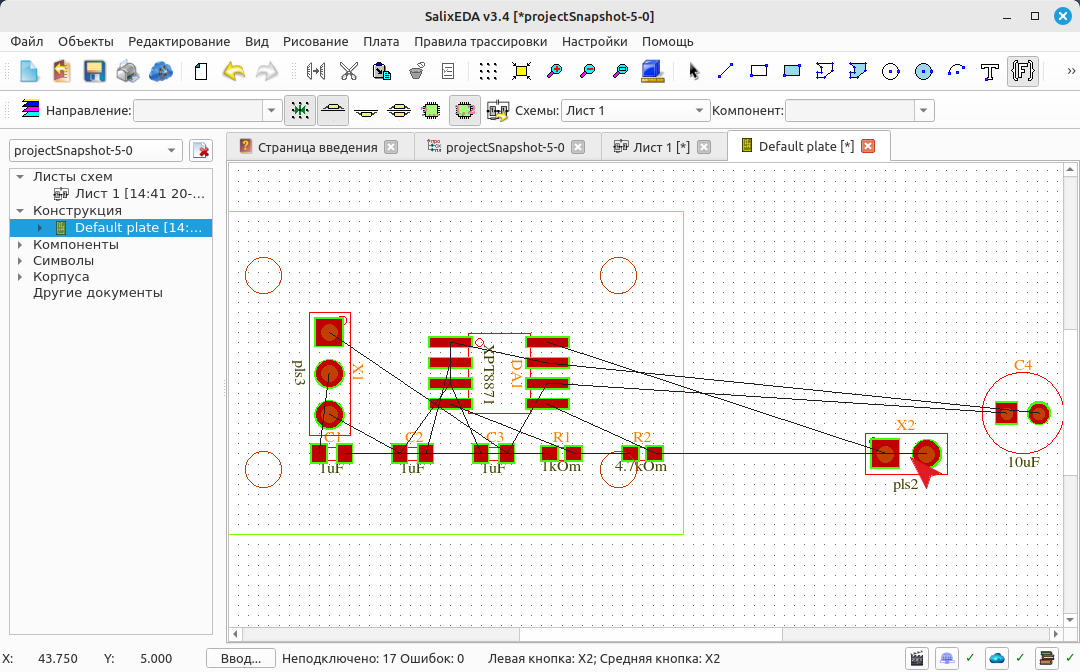

Переместите мышь на следующий компонент (X2)

Нажмите левую кнопку мыши и перемещайте компонент. Для поворота компонента используйте F2.

Нажмите левую кнопку для установки компонента.

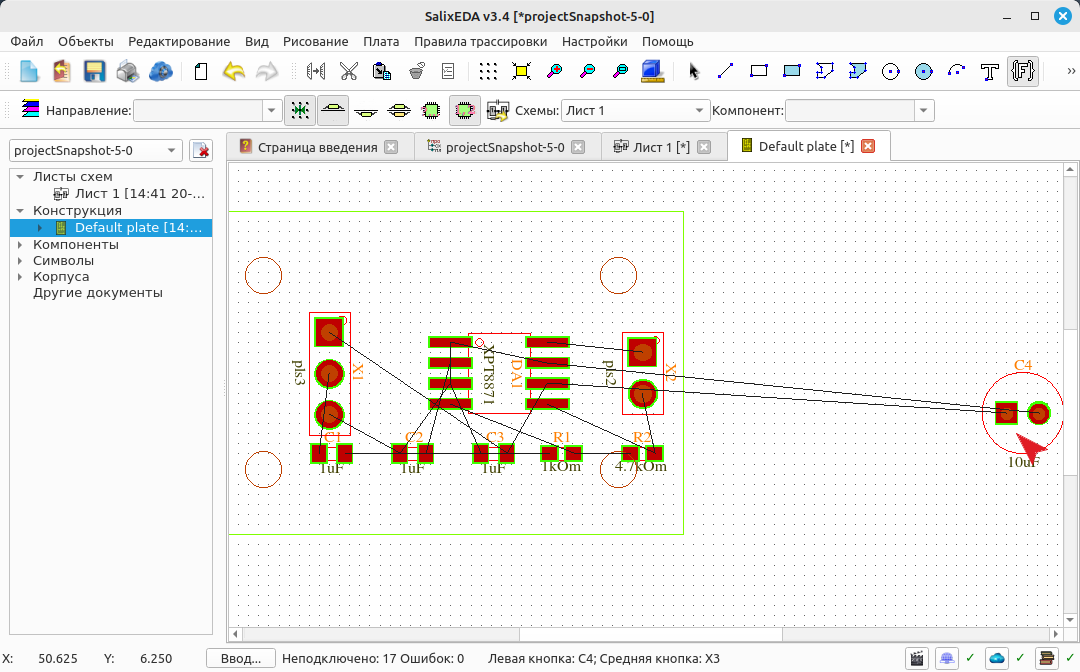

Переместите мышь на следующий компонент (C4)

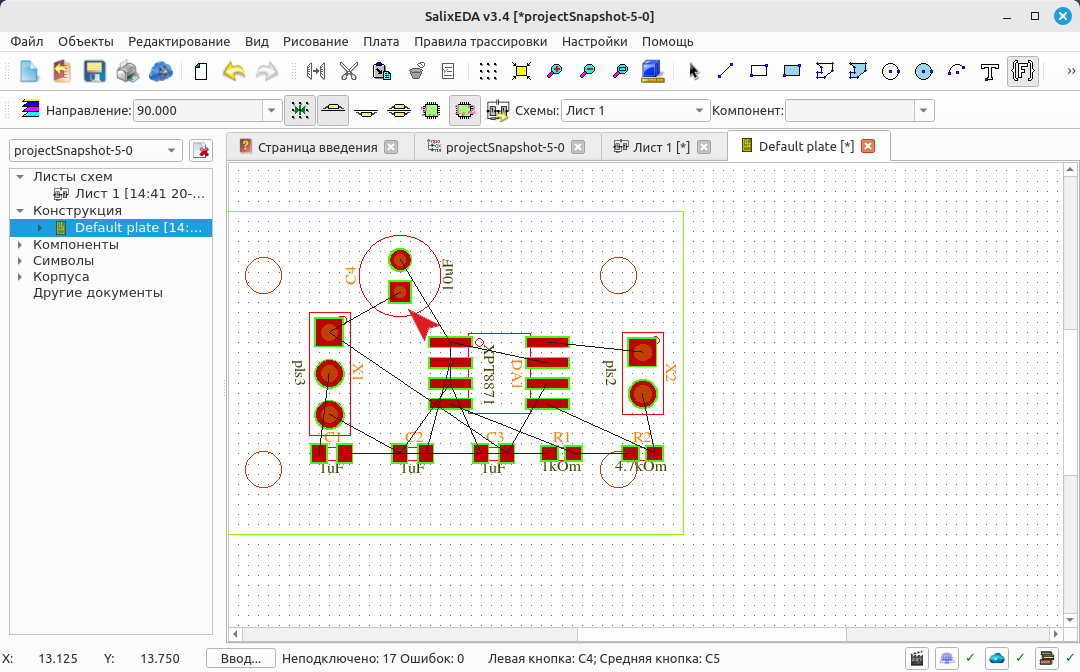

Нажмите левую кнопку мыши и перемещайте компонент. Для поворота компонента используйте F2. Нажмите левую кнопку для установки компонента.

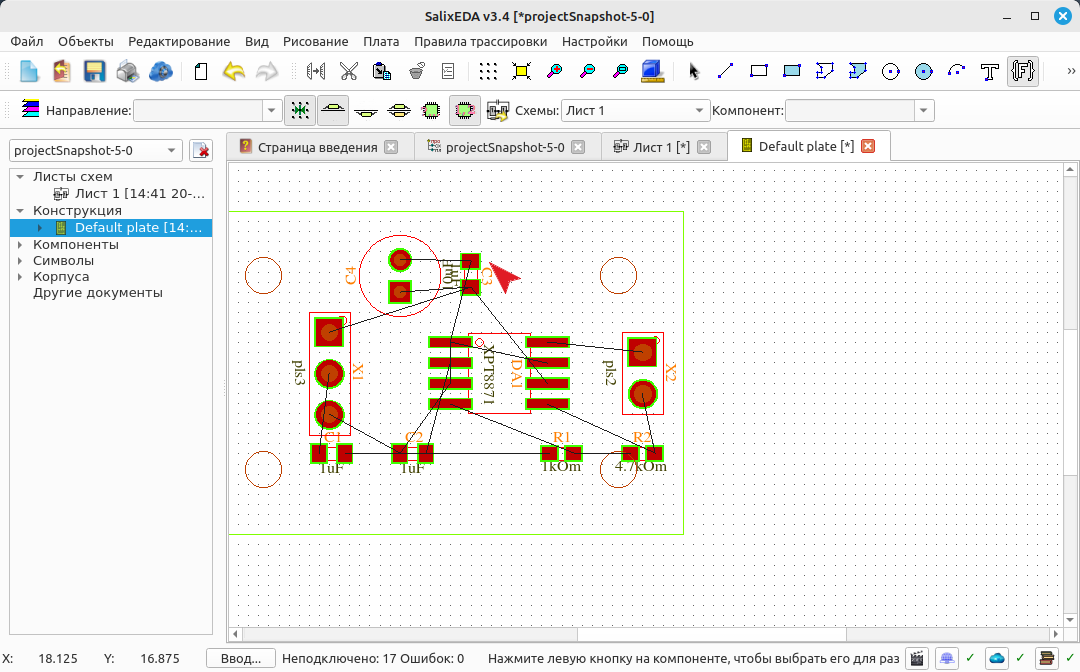

Переместите мышь на следующий компонент (C3)

Нажмите левую кнопку мыши и перемещайте компонент. Для поворота компонента используйте F2. Нажмите левую кнопку для установки компонента.

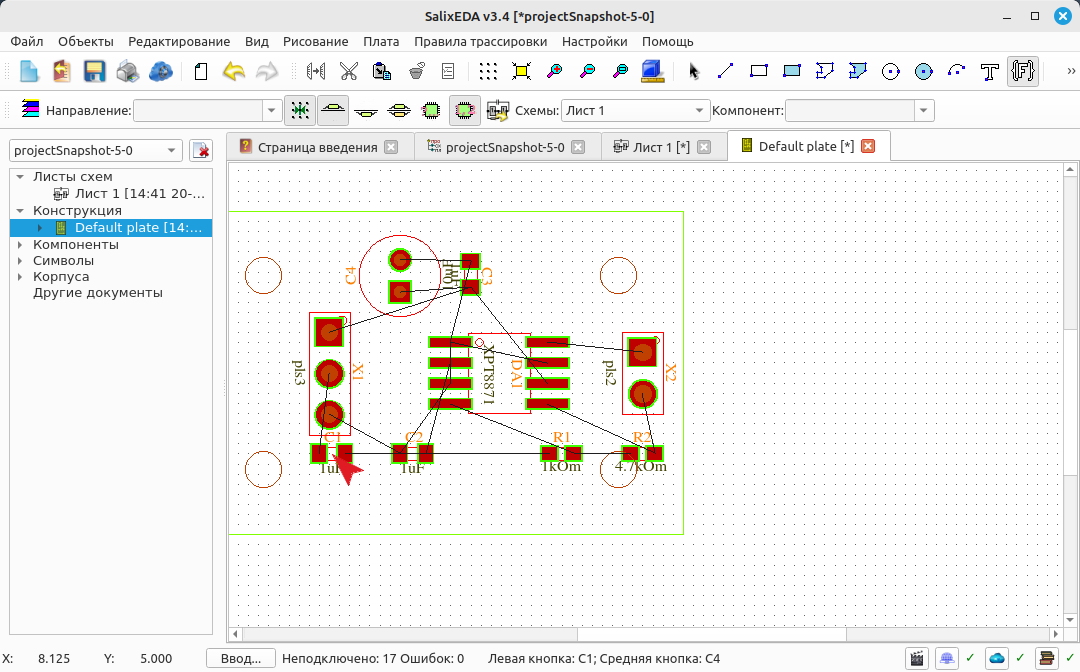

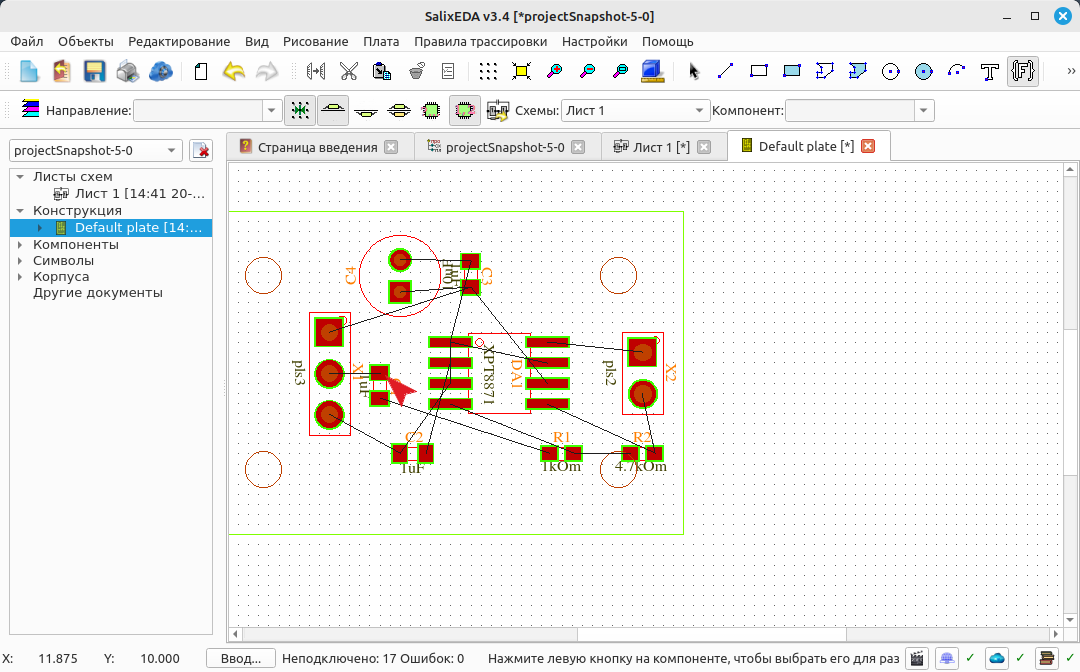

Переместите мышь на следующий компонент (C1)

Нажмите левую кнопку мыши и перемещайте компонент. Для поворота компонента используйте F2. Нажмите левую кнопку для установки компонента.

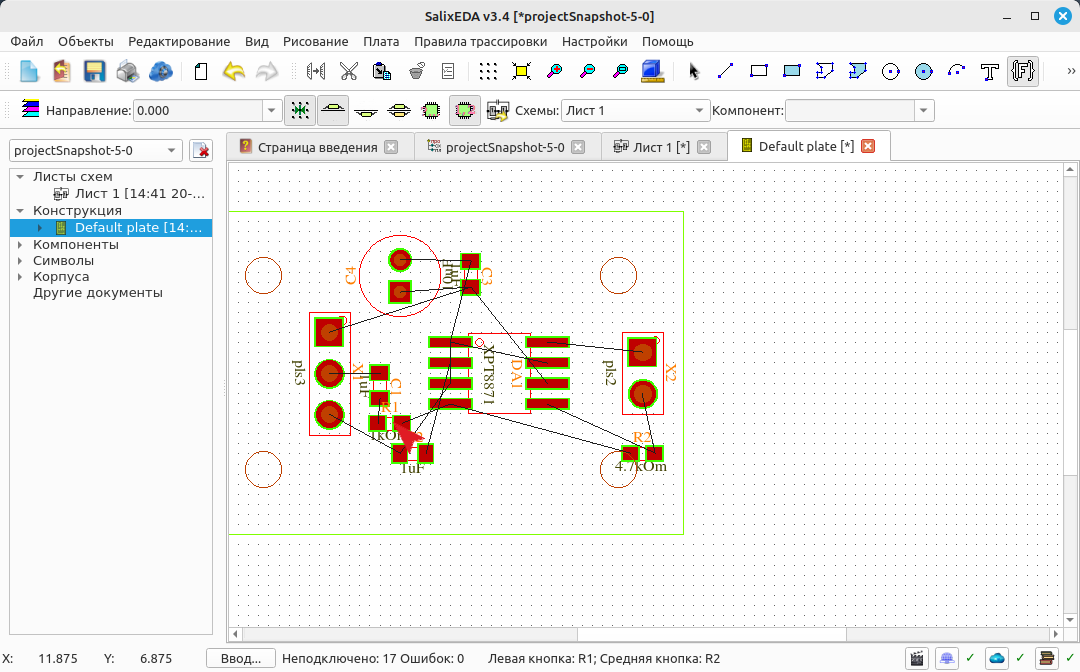

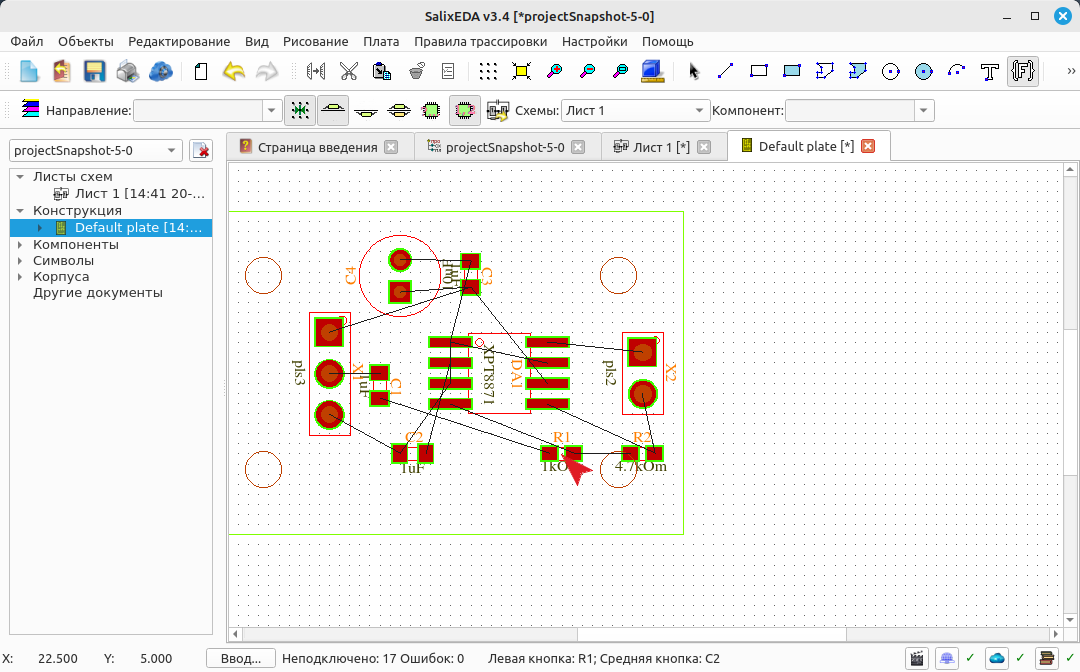

Переместите мышь на следующий компонент (R1)

Нажмите левую кнопку мыши и перемещайте компонент. Для поворота компонента используйте F2. Нажмите левую кнопку для установки компонента.

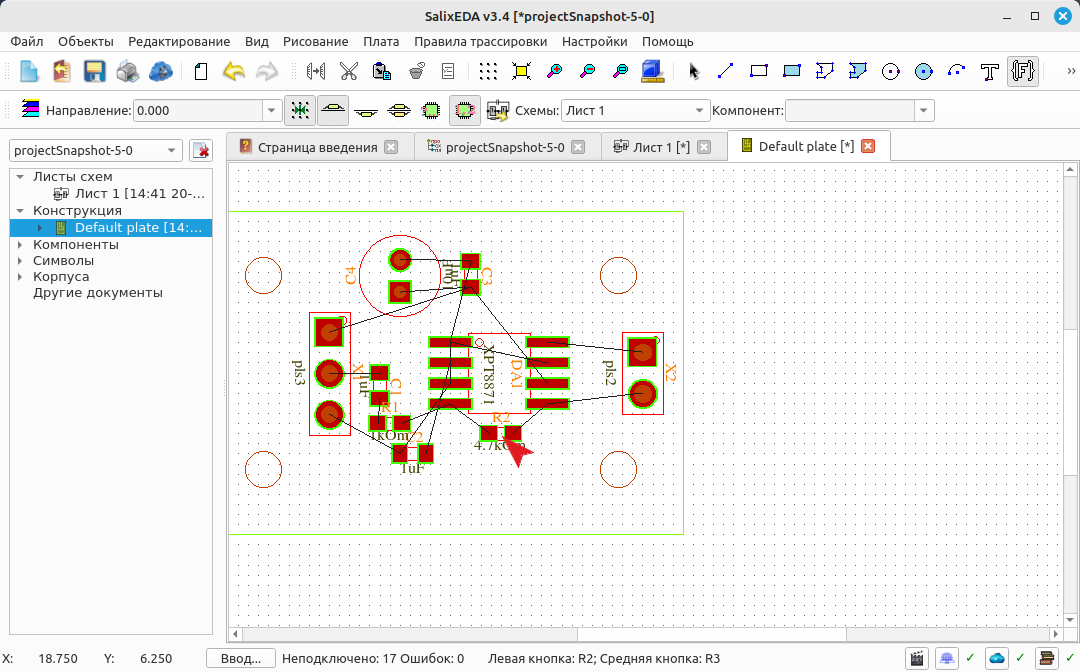

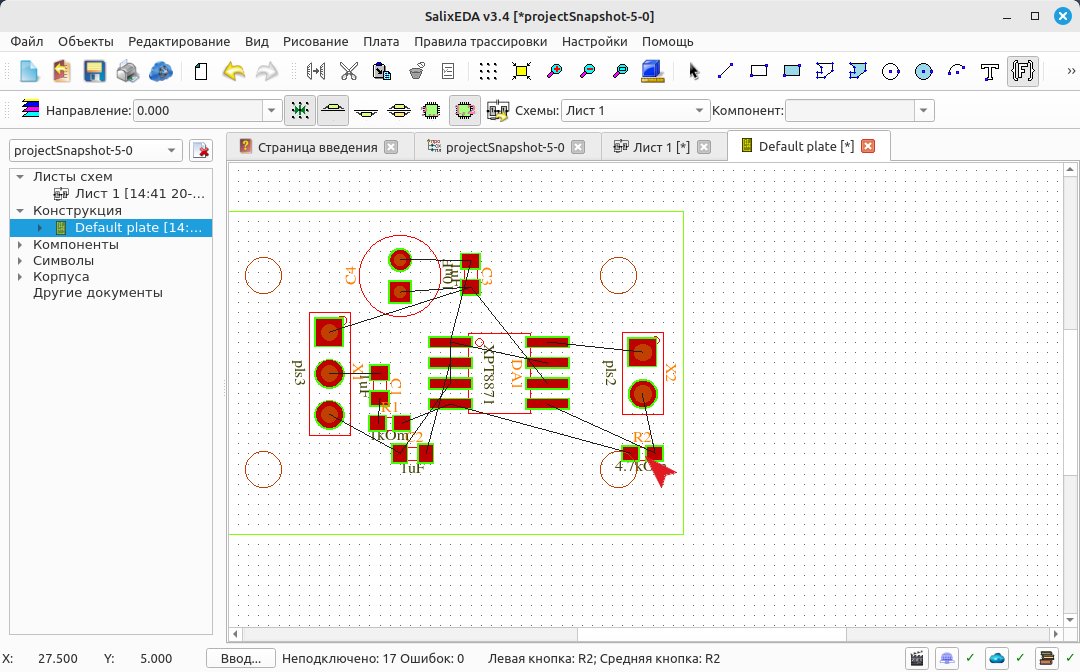

Переместите мышь на следующий компонент (R2)

Нажмите левую кнопку мыши и перемещайте компонент. Для поворота компонента используйте F2. Нажмите левую кнопку для установки компонента.

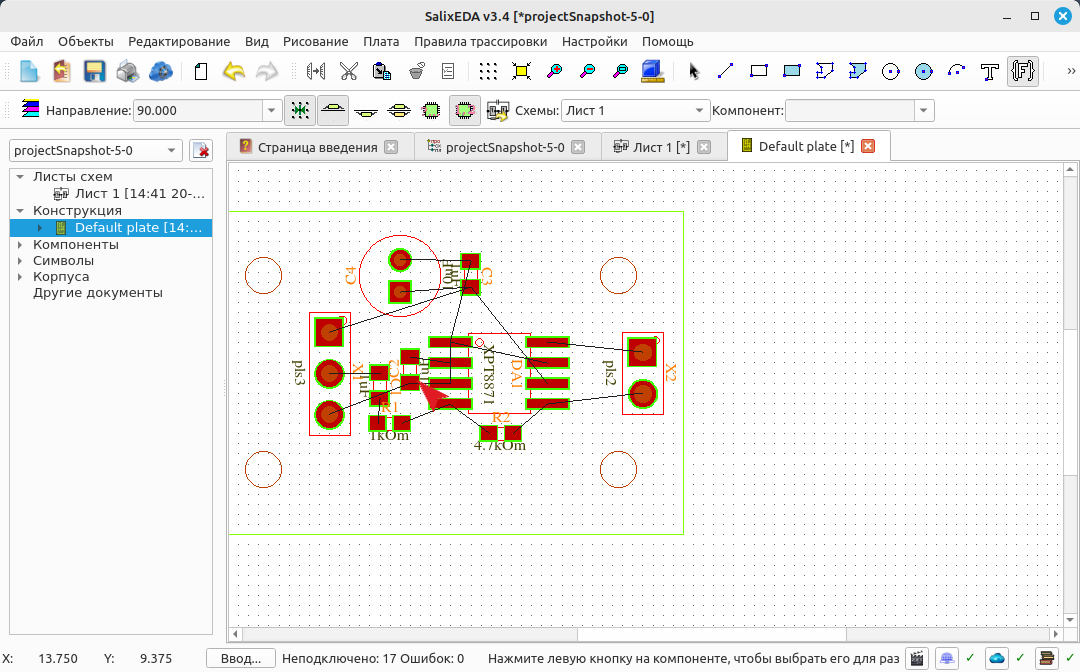

Переместите мышь на следующий компонент (C2)

Нажмите левую кнопку мыши и перемещайте компонент. Для поворота компонента используйте F2. Нажмите левую кнопку для установки компонента.

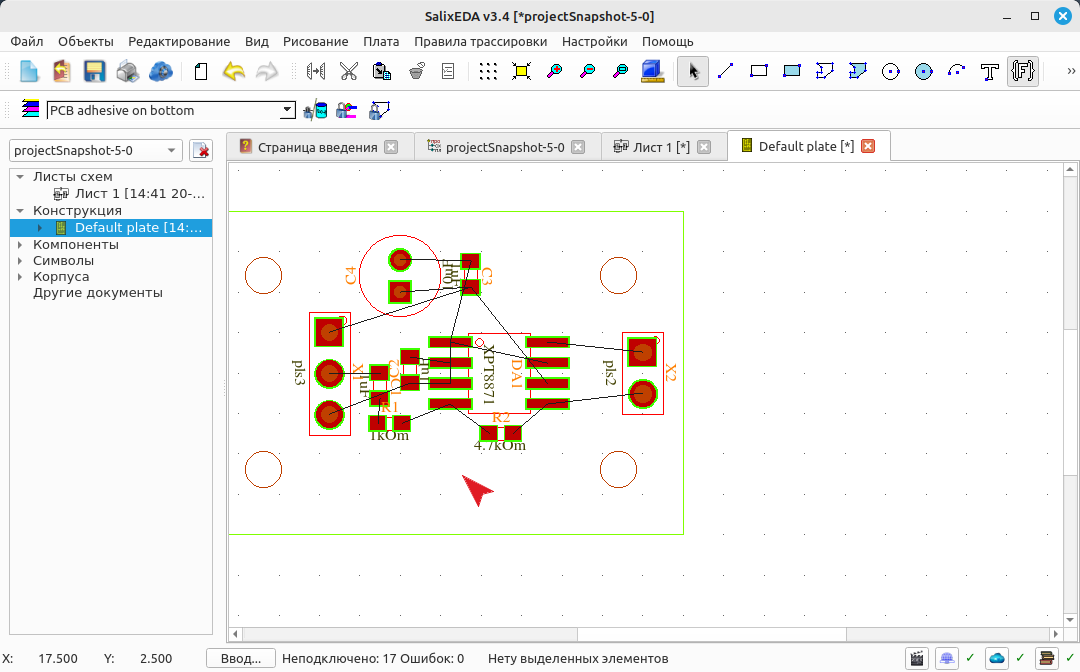

Прекращение режима расстановки

Нажмите правую кнопку для прекращения режима расстановки компонентов.
