Трассировка соединений

Включение режима трассировки соединений

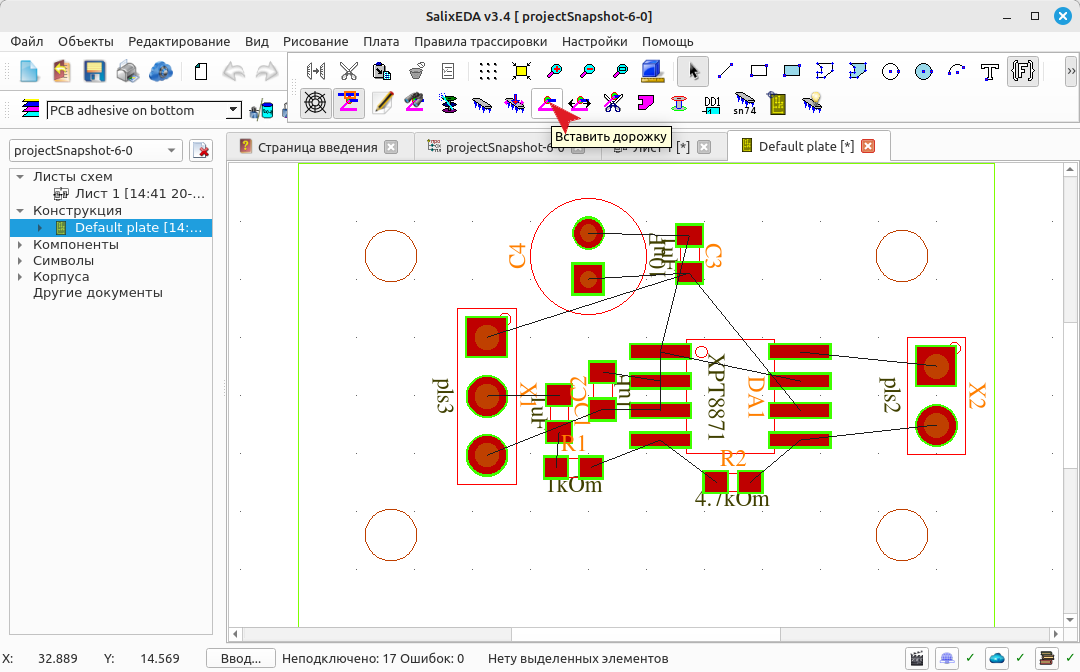

Чтобы включить режим трассировки соединений нажмите такую кнопку.

Установка сетки для трассировки

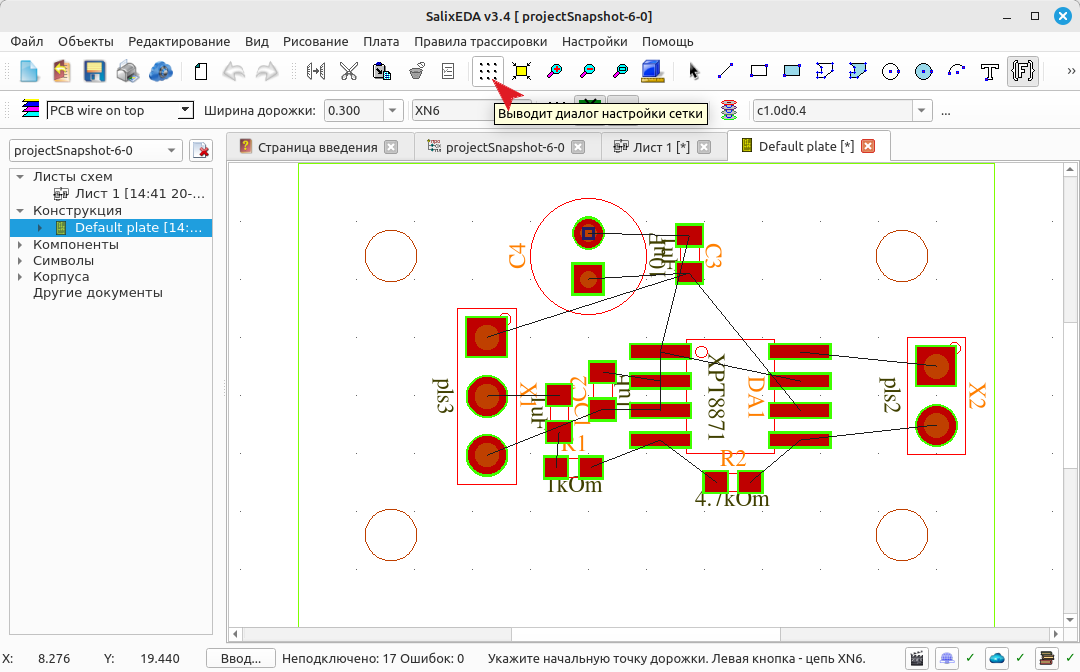

По умолчанию узлы изломов трасс выравниваются по сетке. Установим более мелкую сетку. Для этого нажмите на эту кнопку.

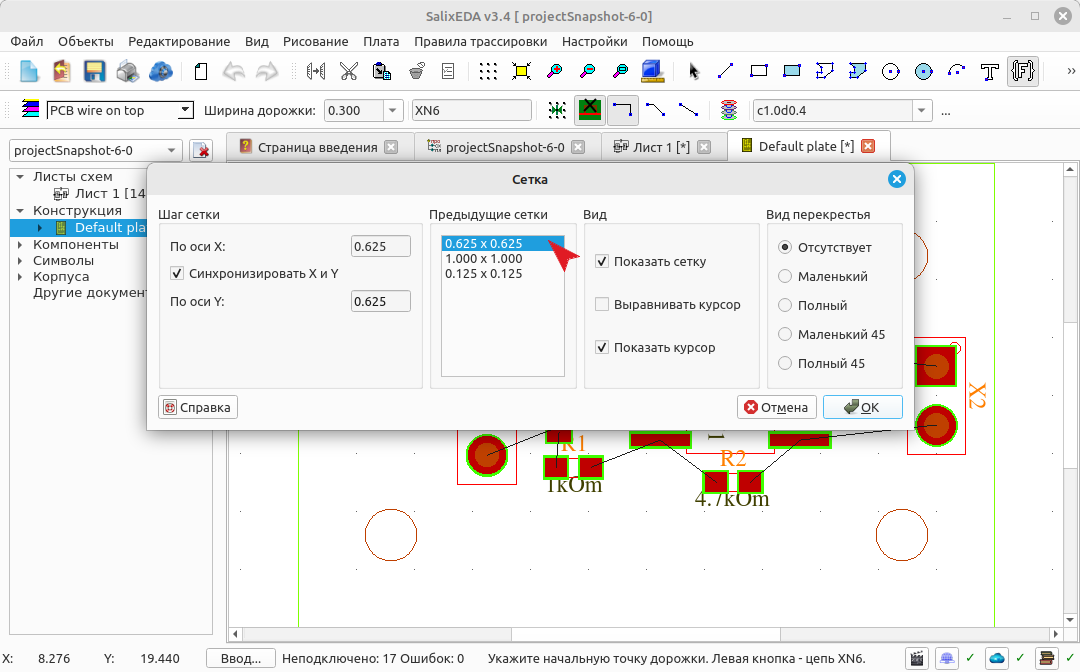

В поле Шаг сетки введите 0.625 или выберите из списка предыдущих сеток 0.625х0.625.

Нажмите ОК для завершения.

Начало трассы

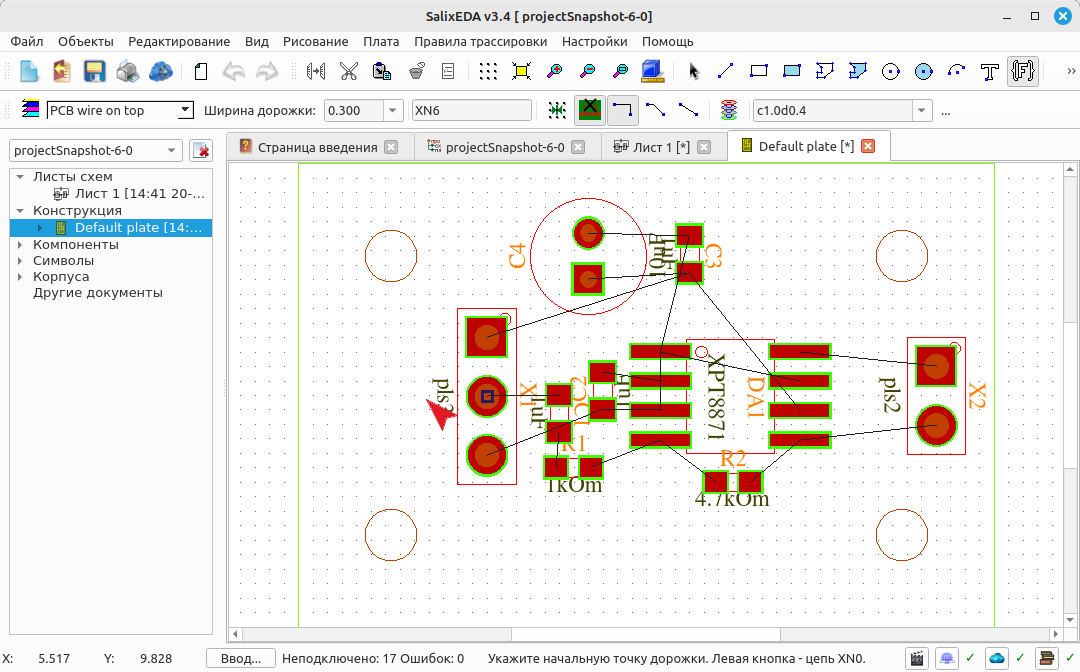

Перемещайте мышь. Одновременно система будет предлагать точку начала трассы. Она показывает эту точку квадратиком.

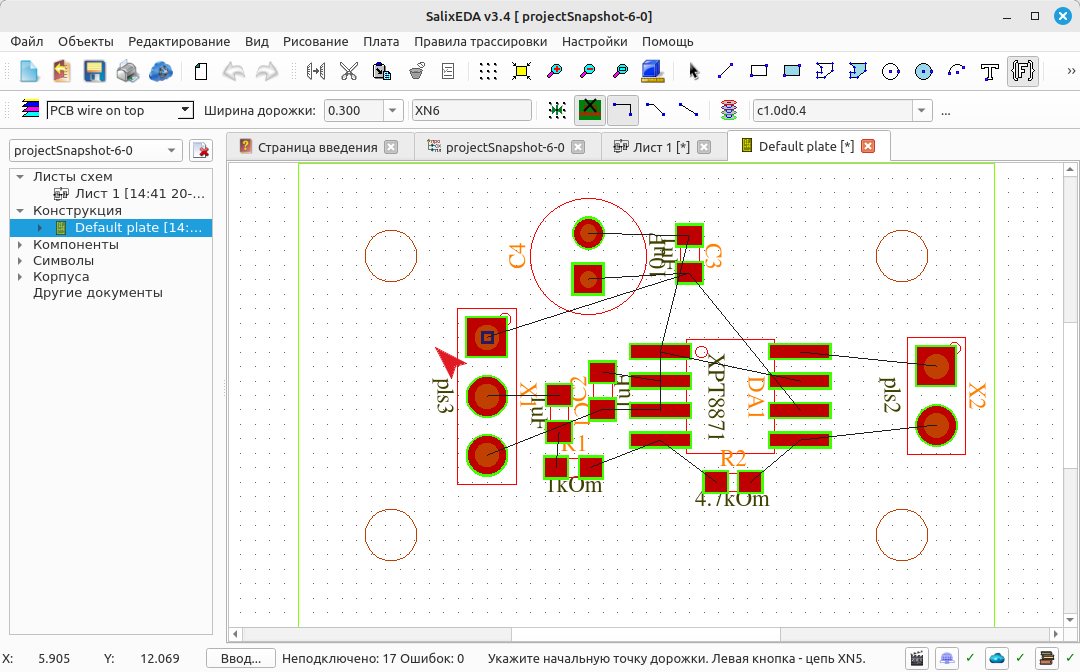

Подведите мышь к первому контакту разъема X1.

Нажмите левую кнопку мыши, чтобы начать трассу с предложенного места.

Смена угла излома трассы

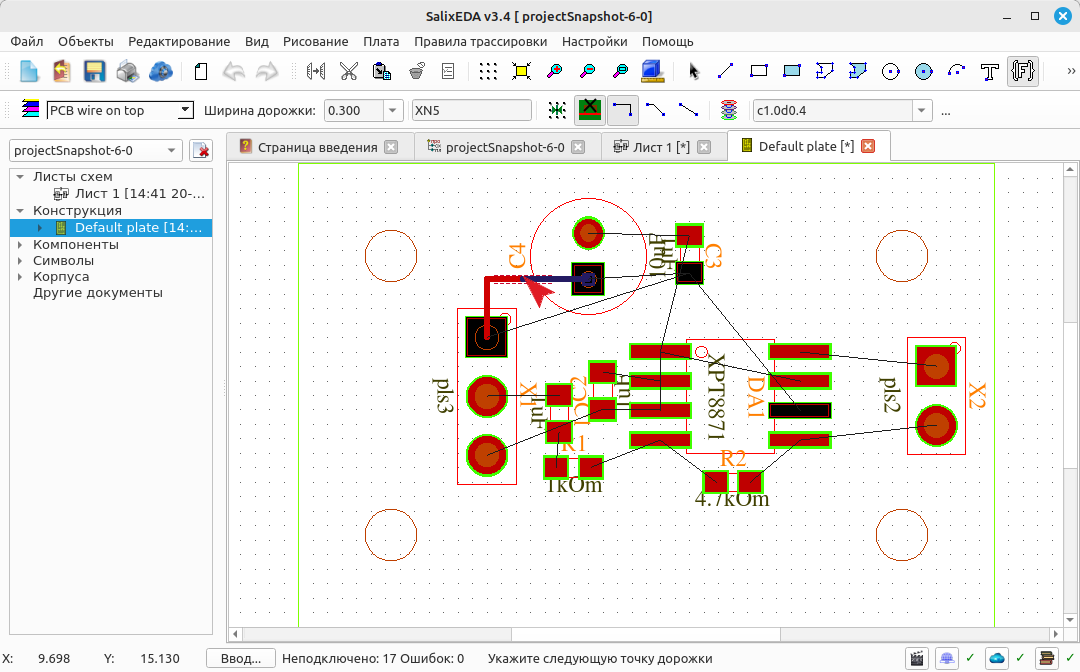

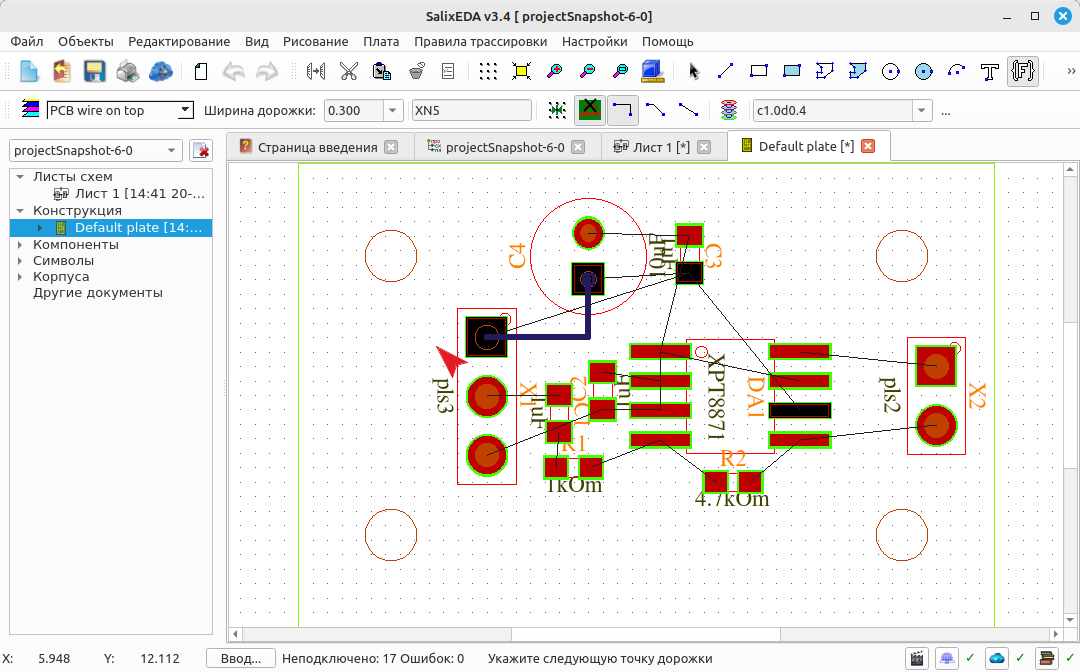

Разумный режим предлагает вариант завершения трассы. При этом трасса строится с изломами 90 градусов.

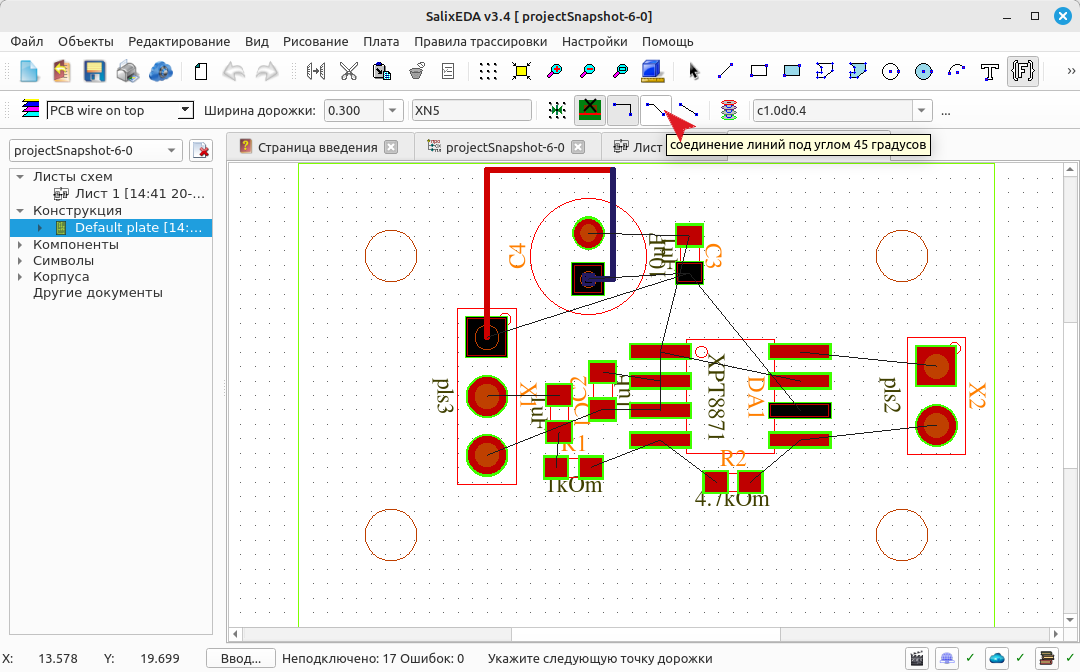

Нажмите эту кнопку, чтобы сменить угол изломов на 45 градусов.

Использование разумного режима для завершения трассы

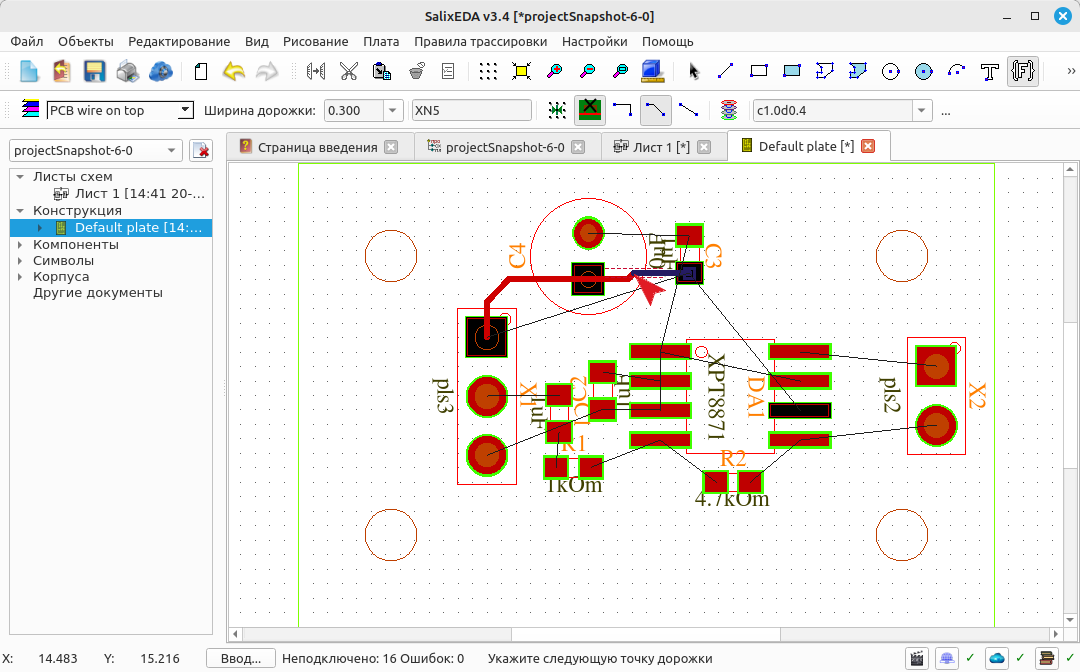

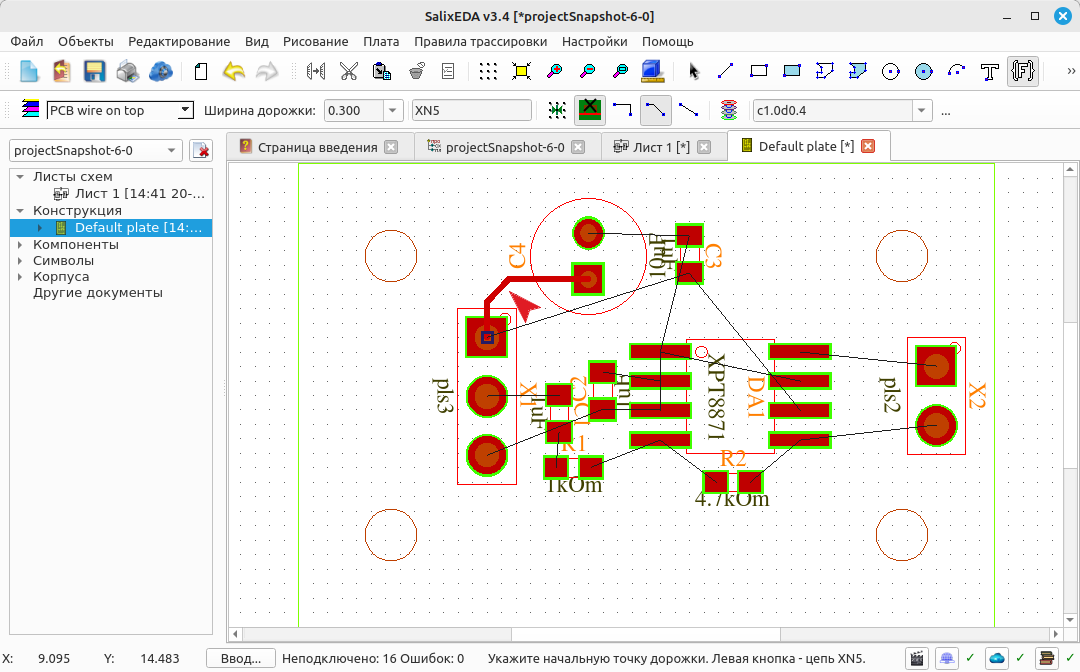

Переместите мышь таким образом, чтобы завершение трассы было таким, как на рисунке.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима".

Ввод трасс с использованием разумного режима

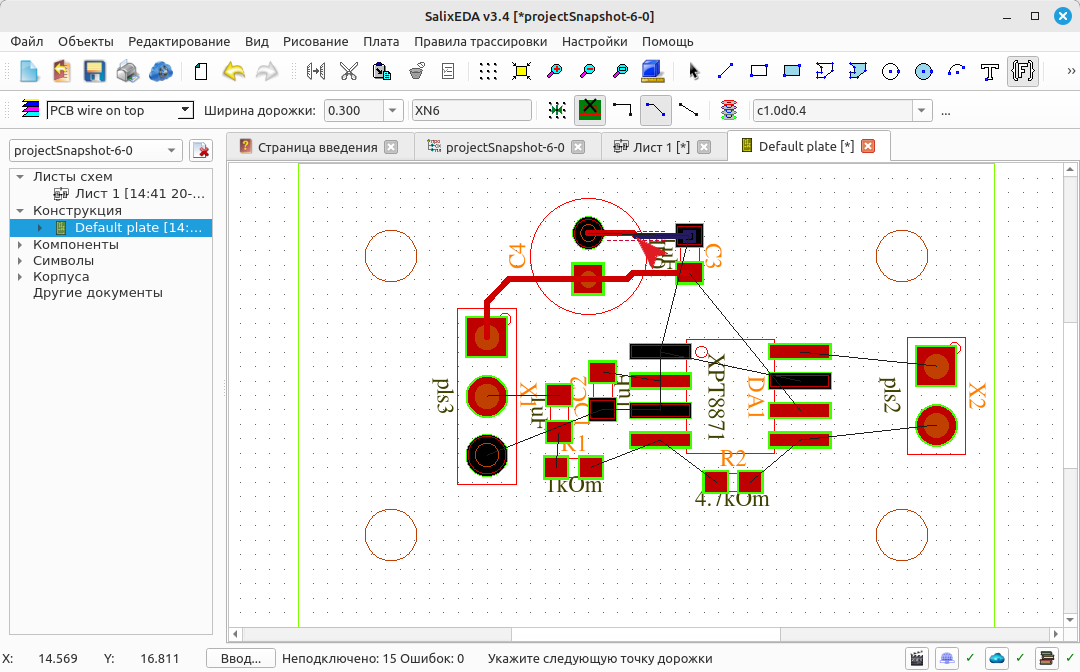

Начните следующую трассу нажав левую кнопку мыши. (C4-C3)

Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (C4-C3)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (DA1-C2)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (DA1-C2)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (DA1-DA1)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

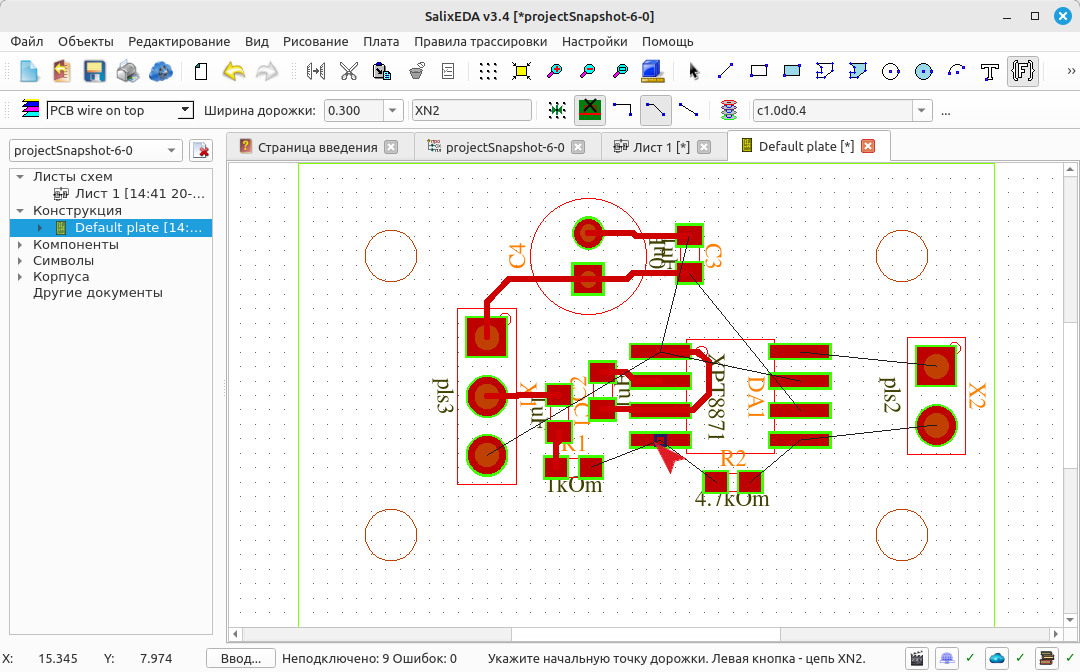

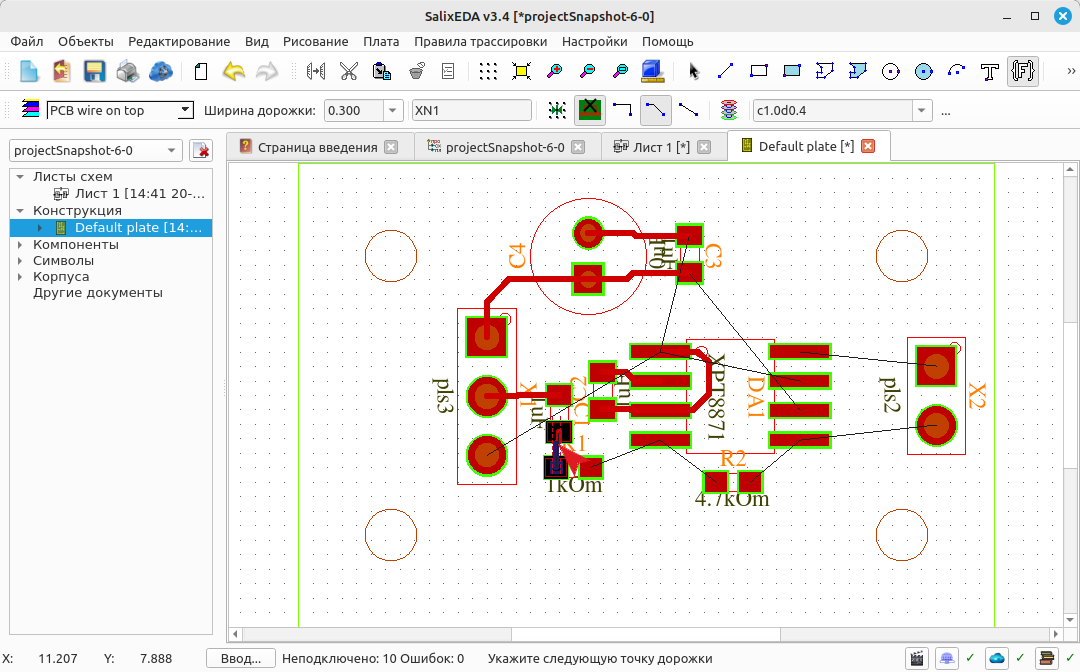

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (X1-C1)

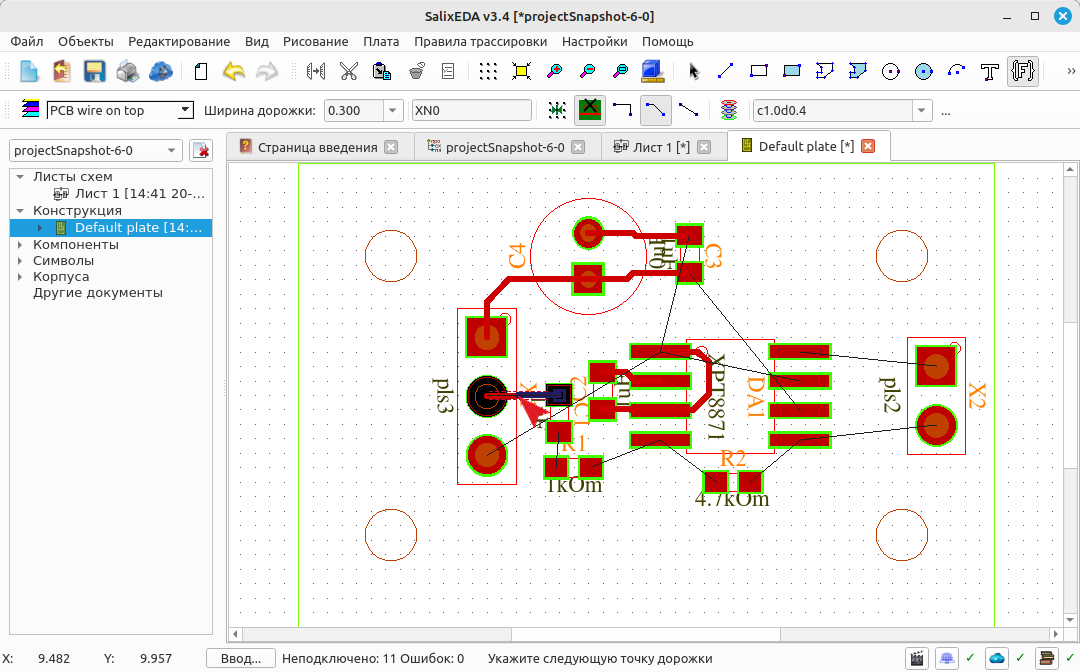

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (C1-R1)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (DA1-R1)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

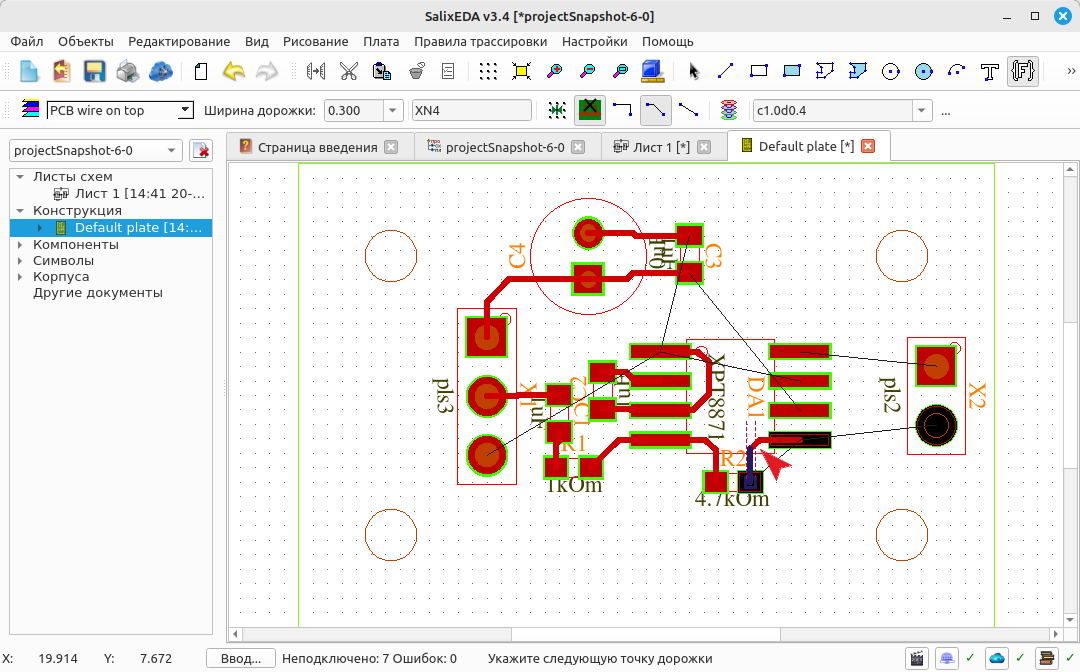

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (DA1-R2)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (DA1-R2)

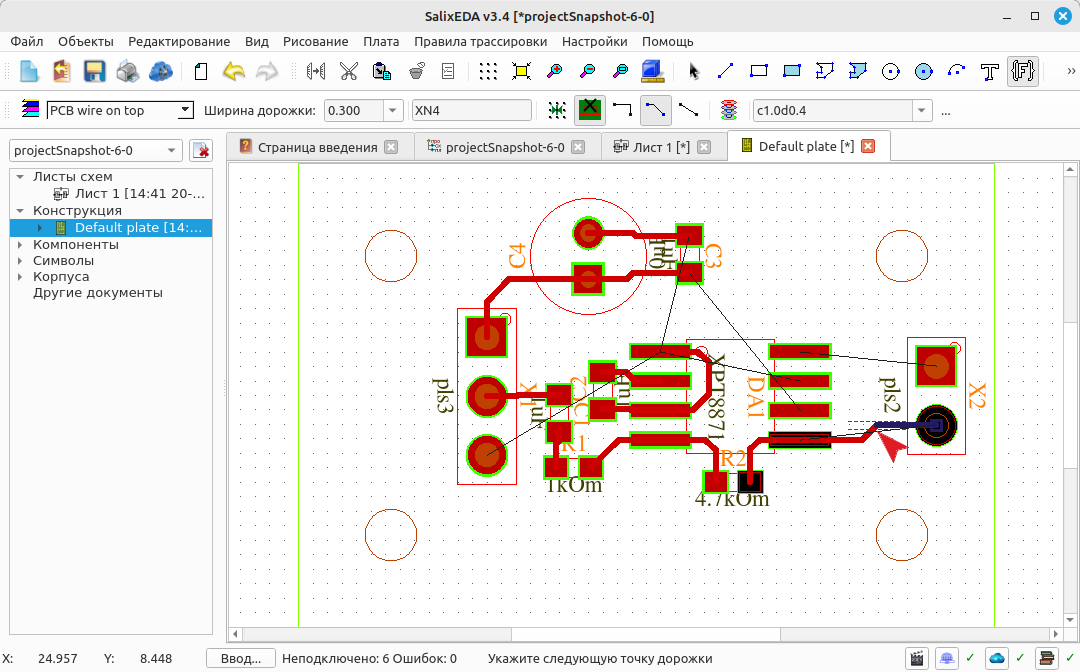

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

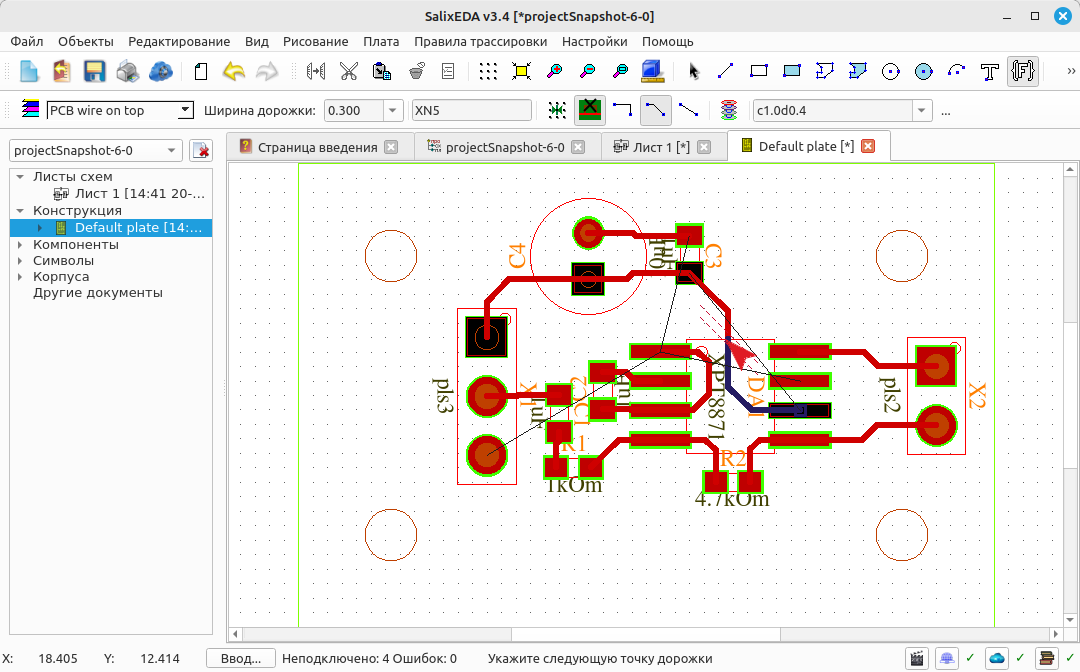

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (DA1-X2)

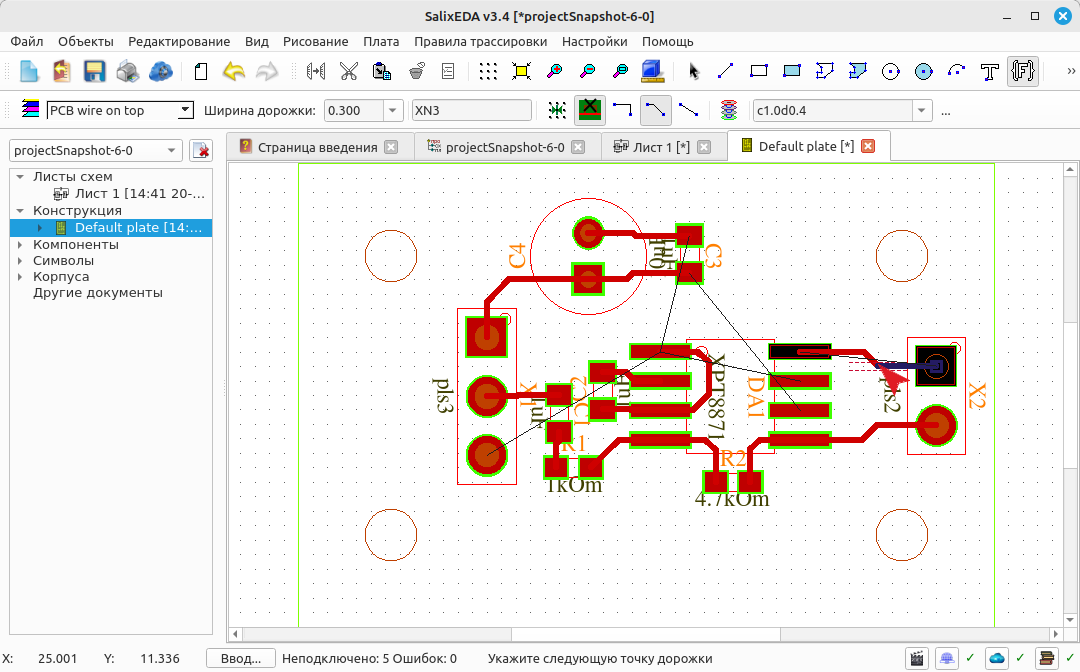

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (DA1-X2)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

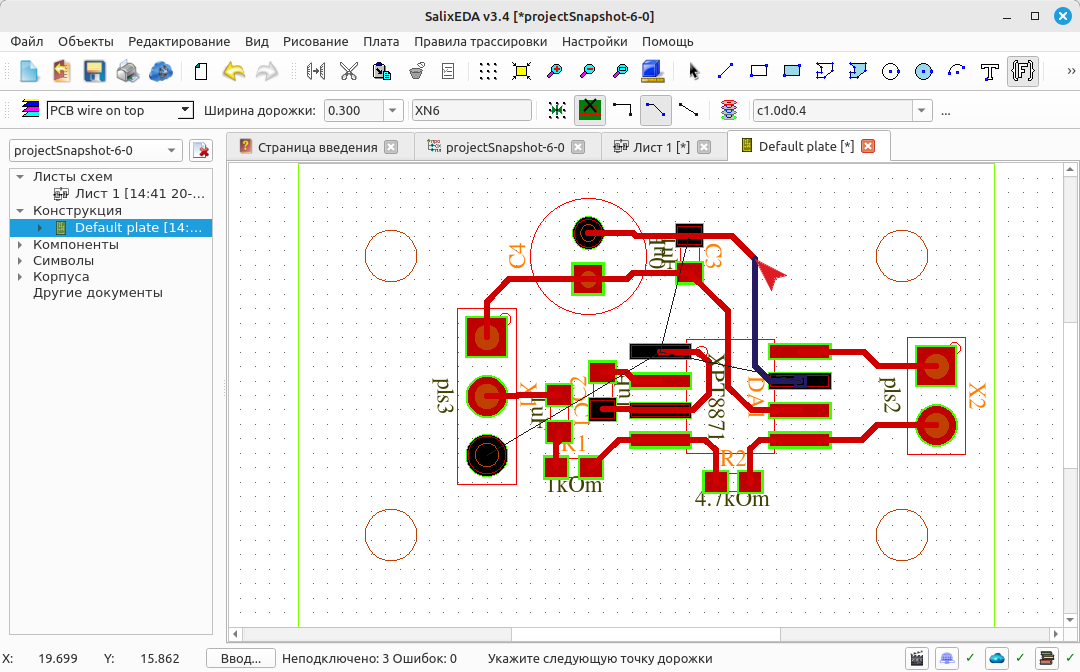

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (C3-DA1)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (C3-DA1)

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

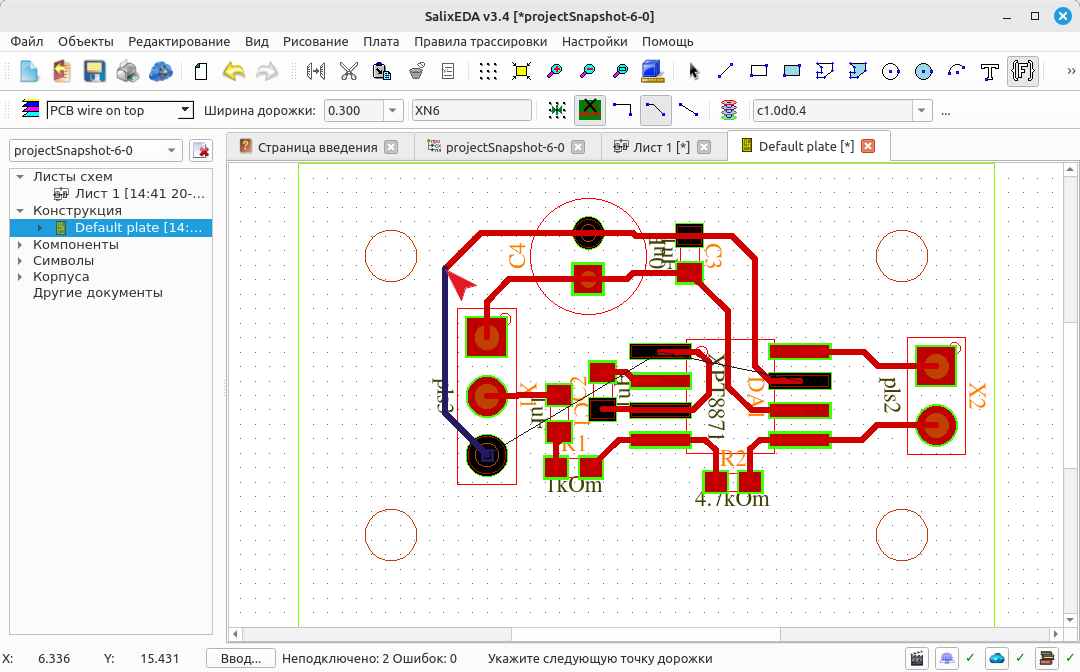

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (C4-X1)

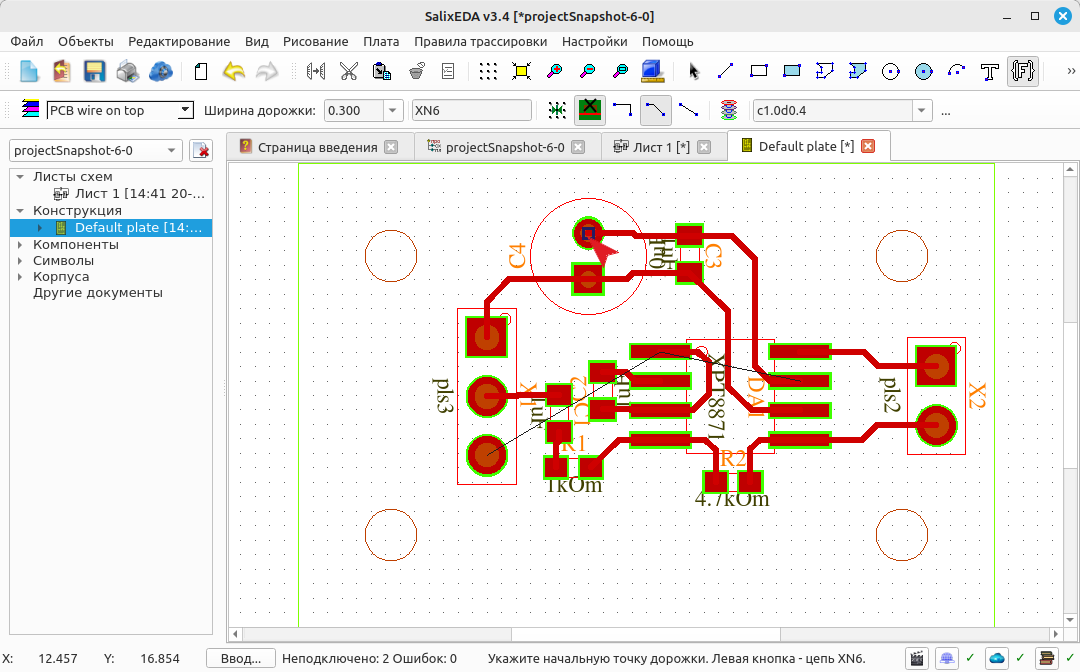

Нажмите левую кнопку мыши, чтобы начать трассу. Сдвиньте мышь, чтобы "разумный режим" построил правильное завершение трассы.

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Сдвиньте мышь, чтобы найти начало новой трассу. (C2-X1)

Смена слоя трассировки

Нажмите левую кнопку мыши, чтобы начать трассу. Эта трасса не проходит по одному слою, поэтому нужно перейти на нижний слой.

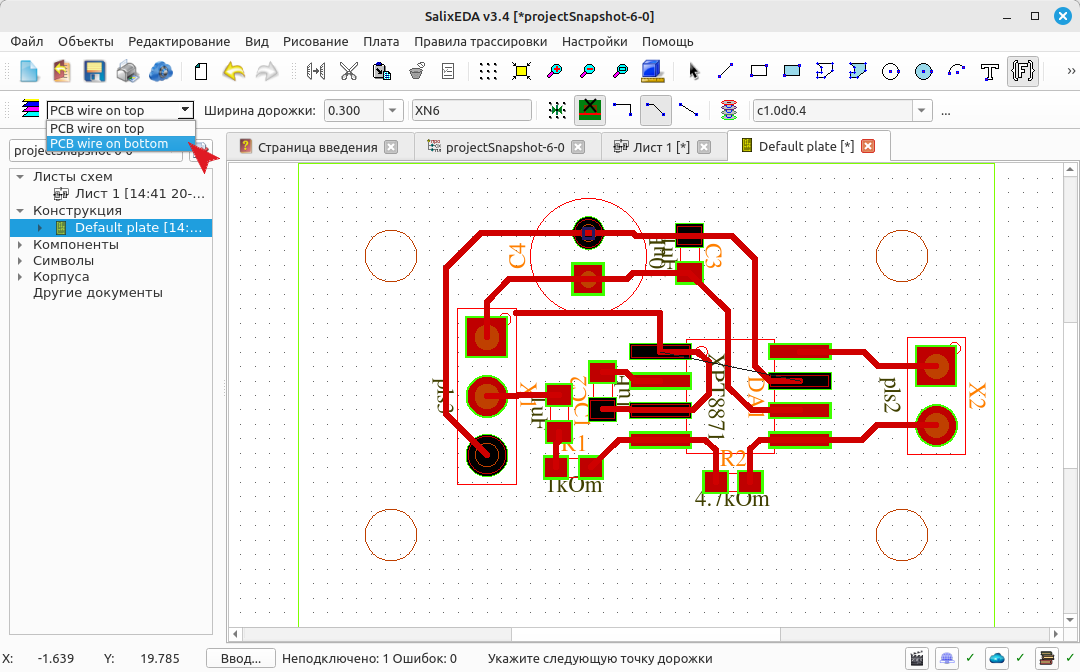

Нажмите на эту кнопку, чтобы открыть список доступных слоев.

Выберите bottom

При этом добавляет переходное отверстие.

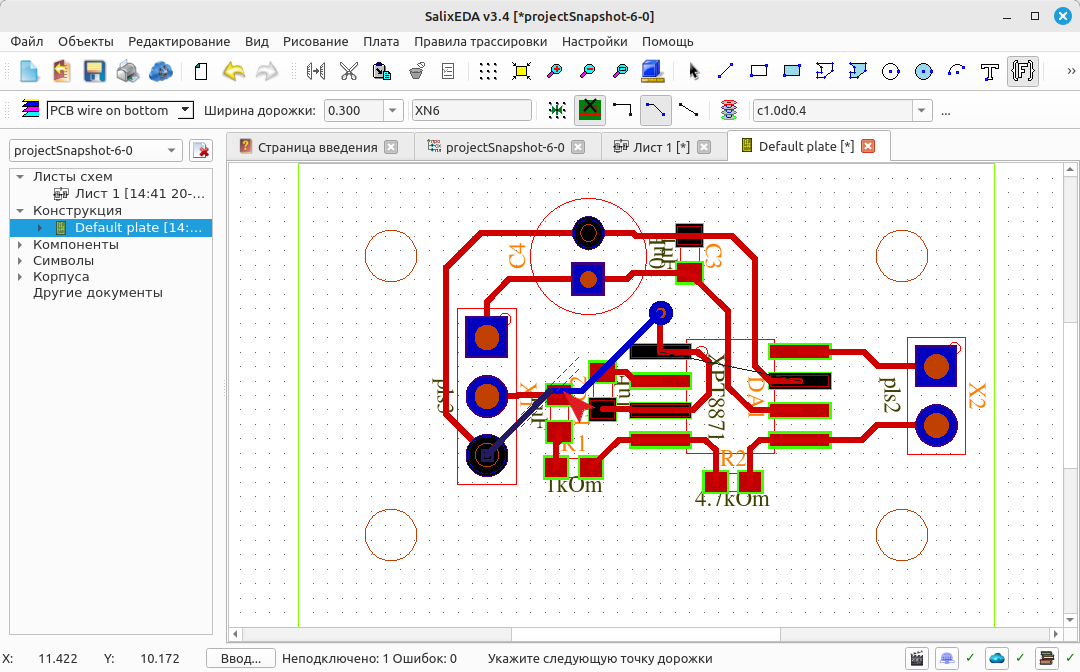

И разумный режим работает уже на нижнем слое.

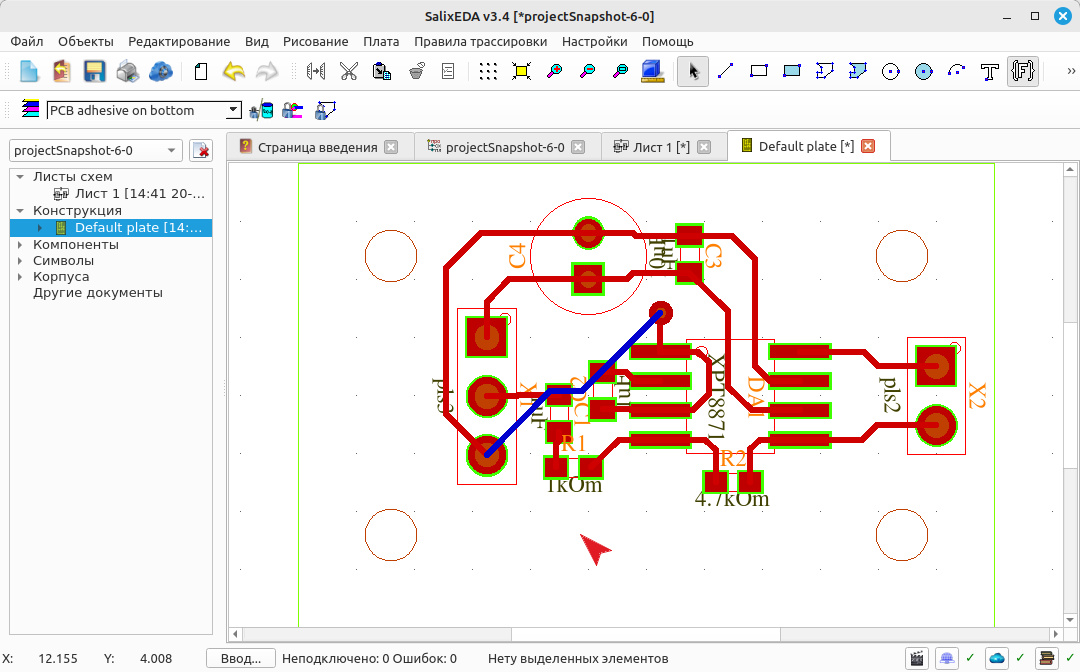

Нажмите среднюю кнопку мыши, чтобы принять предложение "разумного режима". Нажмите правую кнопку мыши, чтобы завершить трассировку.
